TLV9061 适用于成本优化型应用的单通道、5.5V、1

TLV9061（单通道）、TLV9062（双通道）和 TLV9064（四通道）是低压、1.8V 至 5.5V、运算放大器，具有轨到轨输入和输出摆幅能力。

数据手册：*附件：TLV9061 适用于成本优化型应用的单通道、5.5V、10MHz、RRIO运算放大器技术手册.pdf

这些器件具有高成本效益，适用于需要低压运行、小型封装和高容性负载驱动能力的应用。

虽然 TLV906x 的容性负载驱动能力为 100pF，但电阻式开环输出阻抗便于在更高的容性负载下更轻松地实现稳定。此类运算放大器专为低工作电压（1.8V 至 5.5V）而设计，性能规格类似于 OPAx316 和 TLVx316 器件。

TLV906xS 器件具有关断模式，允许放大器切换至典型电流消耗低于 1µA 的待机模式。

TLV906xS 系列有助于简化系统设计，因为该系列具有稳定的单位增益，集成了 RFI 和 EMI 抑制滤波器，而且在过驱条件下不会出现相位反转。

除了业内通用封装（如 SOIC、MSOP、SOT-23 和 TSSOP），还针对所有通道类型（单通道、双通道和四通道）提供了微型 封装（如 X2SON 和 X2QFN）。

特性
• 轨到轨输入和输出
• 低输入失调电压：±0.3mV
• 单位增益带宽：10MHz
• 低宽带噪声：10nV/√Hz
• 低输入偏置电流：0.5pA
• 低静态电流：538µA
• 单位增益稳定
• 内置 RFI 和 EMI 滤波器
• 可在电源电压低至 1.8V 的情况下运行
• 由于具有电阻式开环输出阻抗，因此在较高的电容性负载下更易稳定
• 关断版本：TLV906xS
• 工作温度范围：-40°C 至 125°C

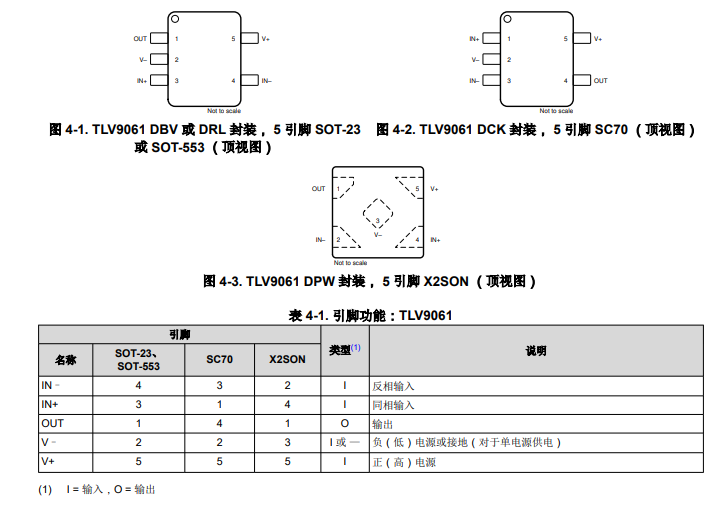

引脚功能和配置

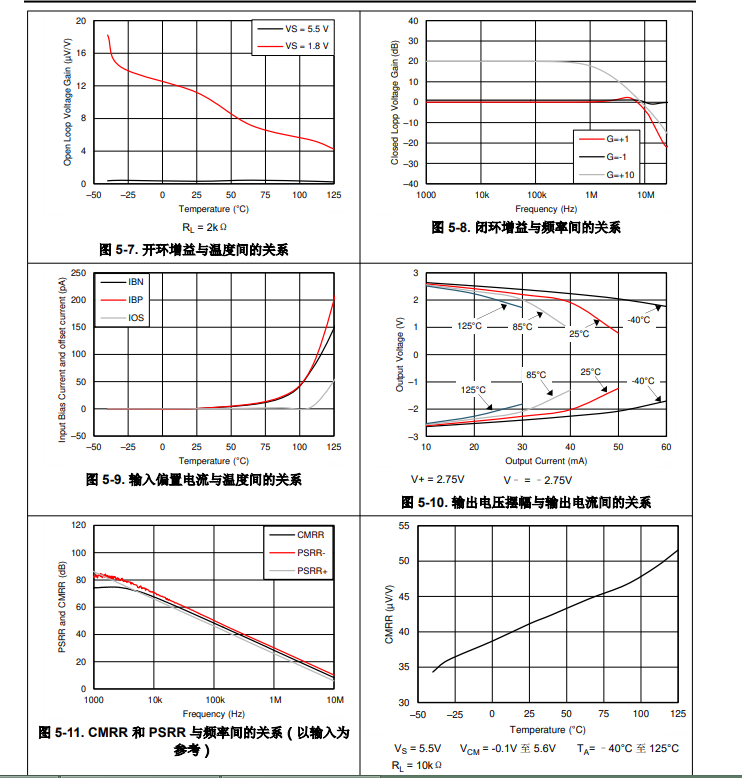

典型特性

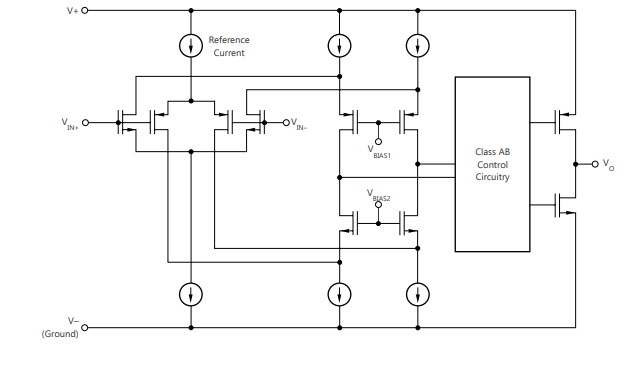

功能方框图

应用
• 电动自行车
• 烟雾探测器
• HVAC：暖通空调
• 电机控制：交流感应
• 冰箱
• 可穿戴设备
• 笔记本电脑
• 洗衣机
• 传感器信号调节
• 电源模块
• 条形码扫描仪
• 有源滤波器
• 低侧电流检测
