OPA192-Q1 汽车类高电压轨到轨输入/输出精密运算放

OPAx192-Q1系列（OPA192-Q1和OPA2192-Q1）是新一代36-V e-trim运算放大器。OPAx192-Q1系列运算放大器使用e-trim，这是一种封装级微调方法，用于在塑料成型工艺后的最后制造步骤中实现偏移和偏移温度漂移。这种方法最大限度地减少了固有输入晶体管失配的影响，以及封装成型过程中引起的误差。

数据手册：*附件：OPA192-Q1 汽车类高电压轨到轨输入-输出精密运算放大器E-Trim™系列技术手册.pdf

这些器件具有出色的直流精度和交流性能，包括轨对轨输入/输出、低偏移（典型值为±5µV）、低偏移漂移（典型值±0.2µV/°C）和10 MHz带宽。

独特的功能，如电源轨的差分输入电压范围、高输出电流（±65 mA）、高达1 nF的高电容性负载驱动和高转换速率（20 V/µs），使OPAx192-Q1成为高压工业应用中坚固、高性能的运算放大器。

OPAx192-Q1系列运算放大器采用8针VSSOP封装，温度范围为-40°C至+125°C。

特征
•具备汽车应用资格
•AEC-Q100合格，结果如下：
–设备温度等级1：-40°C至
+125°C环境工作温度
–器件HBM ESD分类等级3A
–设备CDM ESD分类级别4A
•低偏移电压：±5µV
•低偏移电压漂移：±0.2µV/°C
•低噪声：1 kHz时为5.5 nV/√Hz
•高共模抑制：140 dB
•低偏置电流：±5 pA
•轨对轨输入和输出
•宽带：10 MHz GBW
•高转换速率：20 V/µs
•低静态电流：每个放大器1mA
•宽电源：±2.25 V至±18 V，4.5 V至36 V
•EMI/RFI滤波输入
•电源轨的差分输入电压范围
•高电容负载驱动能力：1 nF
•行业标准包装：
–VSSOP-8中的单通道和双通道

引脚功能和配置

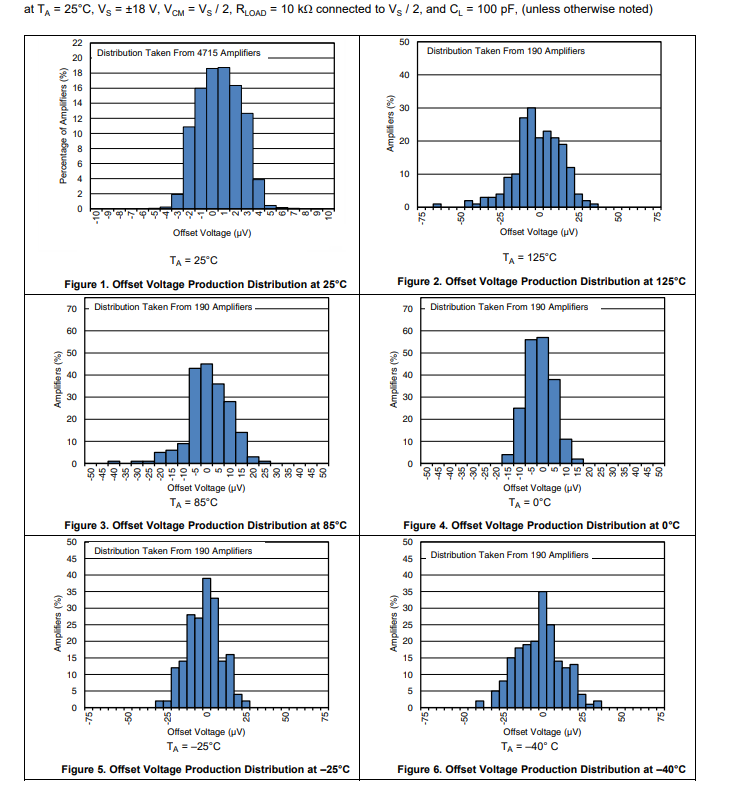

典型特性

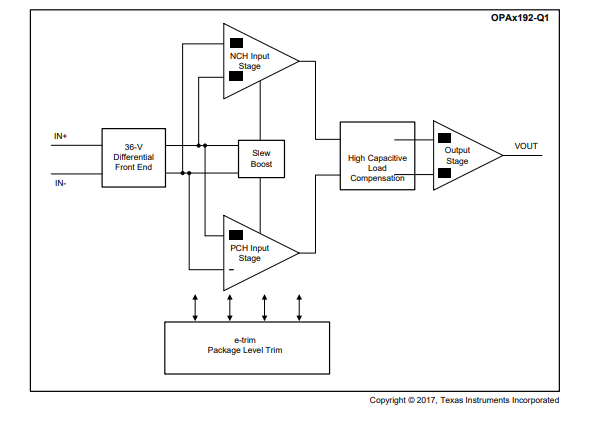

功能方框图

应用
•汽车电机控制
•牵引逆变器
•车载充电器
•精密电流传感
