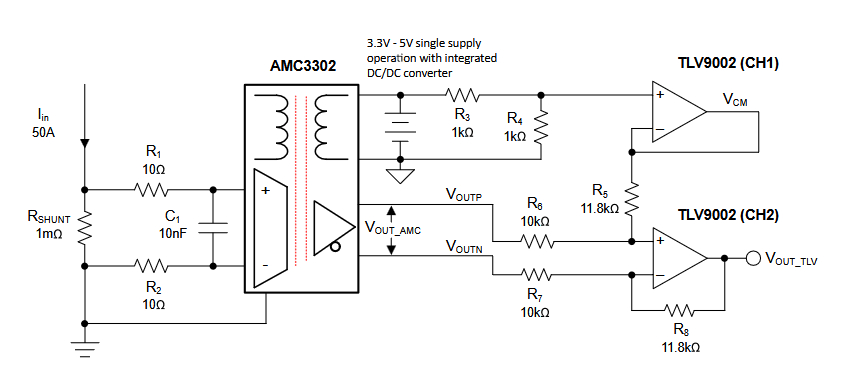

具有±50mV输入和单端输出的隔离式电流检测电路

设计说明

1. 选择 AMC3302 是因为其精度、输入电压范围，并且该器件只需单个低侧电源。
2. 选择 TLV9002 是因为其低成本、低失调电压、小尺寸和双通道。
3. 为 AVDD 选择低阻抗、低噪声源，用于为 TLV9002 和 AMC3302 供电并为单端输出提供共模电压。
4. 为获得超高精度，请使用温度系数低的精密分流电阻器。
5. 为预期峰值输入电流电平选择分流器。
6. 对于连续运行，根据 IEEE 标准，在正常条件下，分流电阻器的工作电流不得超过额定电流的三分之二。对于具有严格
功耗要求的应用，可能需要进一步降低分流电阻或增加额定功率。
7. 使用适当的电阻分压器值来适当设置共模电压。

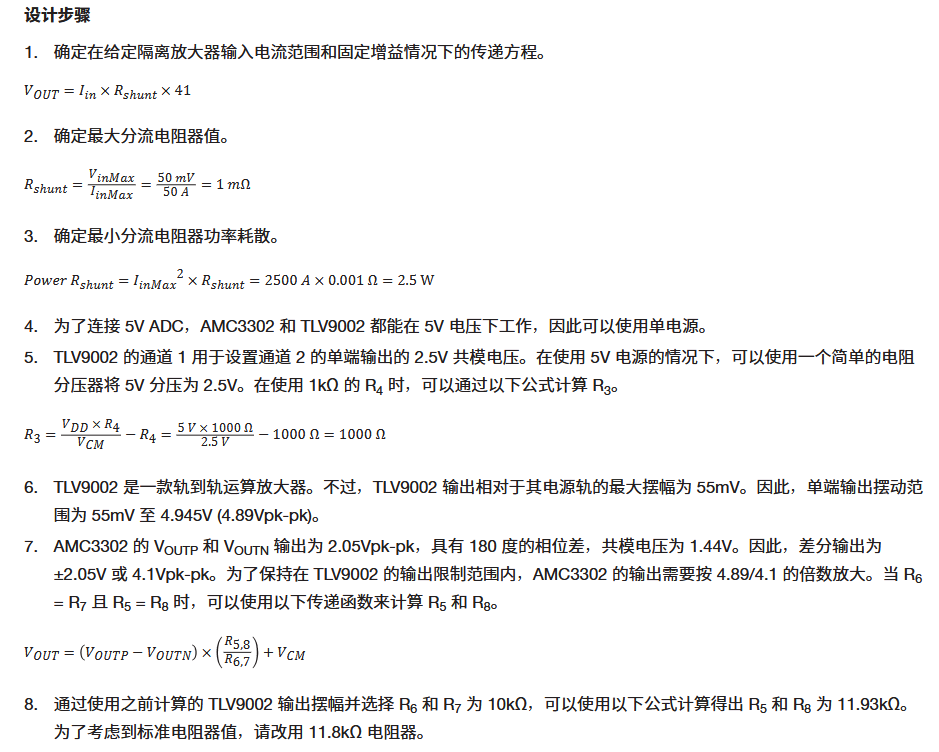

8. 为 TLV9002 通道 2 上的增益设置电阻器选择合适的值，以便单端输出具有合适的输出摆幅。
