INA240-Q1 具有增强的PWM抑制能力、符合AEC-Q100标准

INA240 -Q1 器件是一款 经汽车认证的电压输出、电流检测放大器，具有增强型 PWM 抑制功能，可在独立于电源电压的 –4V 至 80V 宽共模电压范围内检测分流器电阻上的压降。负共模电压允许器件的工作电压低于接地电压，从而适应典型螺线管应用的反激周期。增强型 PWM 抑制功能可为使用脉宽调制 (PWM) 信号的系统（例如，电机驱动和螺线管控制系统）中的较大共模瞬变 (ΔV/Δt) 提供高水平的抑制。凭借该功能，可精确测量电流，而不会使输出电压产生较大的瞬变及相应的恢复纹波。

数据手册：*附件：INA240-Q1 具有增强的PWM抑制能力、符合AEC-Q100标准的、-4V至80V、双向、超精密电流检测放大器技术手册.pdf

该器件由 2.7V 至 5.5V 的单电源供电运行，消耗的最大电源电流为 2.4mA。共有四种固定增益可供选择：20V/V、50V/V、100V/V 以及 200V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流感应。1 级版本具有额定的扩展工作温度范围（–40°C 至 +125°C），并且采用 8 引脚 TSSOP 和 8 引脚 SOIC 封装。0 级版本具有额定的扩展工作温度范围（–40°C 至 +150°C），并且采用 8 引脚 SOIC 封装。

特性
• 符合面向汽车应用的 AEC-Q100 标准
– 温度等级 1：–40°C 至 +125℃ 环境温度范围
– 温度等级 0：-40°C 至 +150°C 环境运行温度范围
– HBM ESD 分类等级 H2
– CDM ESD 分类等级 C5
• 提供功能安全
– 可帮助进行功能安全系统设计的文档
• 增强型 PWM 抑制
• 出色的共模抑制比 (CMRR)：
– 132dB DC CMRR
– 93dB AC CMRR（50kHz 时）
• 宽共模范围：-4V 至 80V
• 精度：
– 增益误差：0.20%（最大值），2.5ppm/°C（最大漂移）
– 失调电压：±25μV（最大值），250nV/°C（最大漂移）
• 可用的增益：
– INA240A1-Q1：20V/V
– INA240A2-Q1：50V/V
– INA240A3-Q1：100V/V
– INA240A4-Q1：200V/V

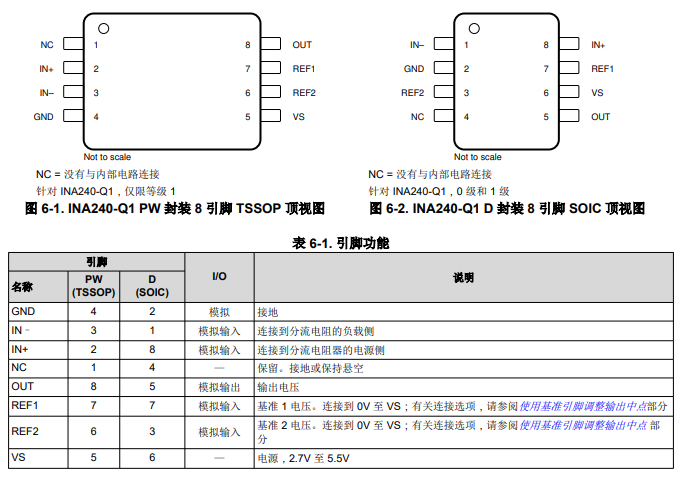

引脚功能和配置

典型特性

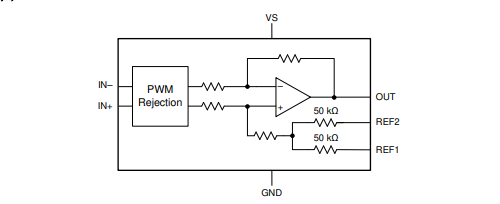

功能方框图

应用
• 电子动力转向
• 稳定性和牵引控制
• 电机和传动器控制
• 螺线管和阀门控制
