OPA188-Q1 通过汽车认证的精密、低噪声、RRO、36V、

OPAx188-Q1 运算放大器系列采用 TI 的专有零漂移技术，以提供低失调电压（最大为25µV）并随时间推移和温度变化而实现接近零漂移的性能。此高精度低静态电流微型放大器系列提供高输入阻抗和摆幅为电源轨 15mV之内的轨到轨输出。输入共模范围包括负电源轨。单电源或双电源可在 4V 至 36V（±2V 至 ±18V）范围内使用。

数据手册：*附件：OPA188-Q1 通过汽车认证的精密、低噪声、RRO、36V、零温漂运算放大器技术手册.pdf

OPA188-Q1 和 OPA2188-Q1 均采用 VSSOP-8 封装。单通道版本

（OPA188-Q1） 的完整额定工作温度范围为 -40°C 至 +125°C，双通道版本 （OPA2188-Q1） 的完整额定工作温度范围为 -40°C至 +105°C。

特性
• 符合汽车应用 要求
• 具有符合 AEC-Q100 标准的下列结果：
– OPA188-Q1 器件温度等级 1：
–40°C 至 +125°C
– OPA2188-Q1 器件温度等级 2：
–40°C 至 +105°C
– 器件人体模型 (HBM) 静电放电 (ESD) 分类等级1C
– 器件 CDM ESD 分类等级 C5
• 宽电源电压：±2V 至 ±18V
• 低失调电压：25μV（最大值）
• 零漂移：0.03μV/°C
• 低噪声：8.8 nV/√Hz
– 0.1Hz 至 10Hz 噪声：0.25μVPP
• 出色的 DC 精度：
– 电源抑制比 (PSRR)；142dB
– 共模抑制比 (CMRR)：146dB
– 开环路增益：136dB
• 增益带宽：2MHz
• 静态电流：510μA（最大值）
• 宽电源电压：±2V 至 ±18V
• 轨至轨输出
• 输入包括负电源轨
• 已过滤射频干扰 (RFI) 的输入

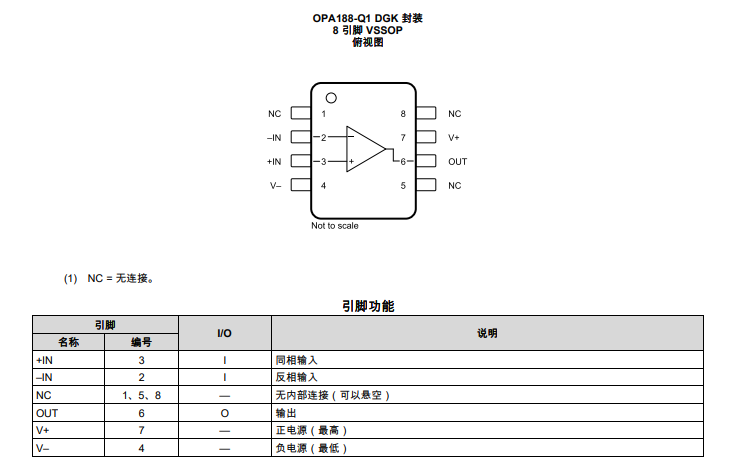

引脚功能和配置

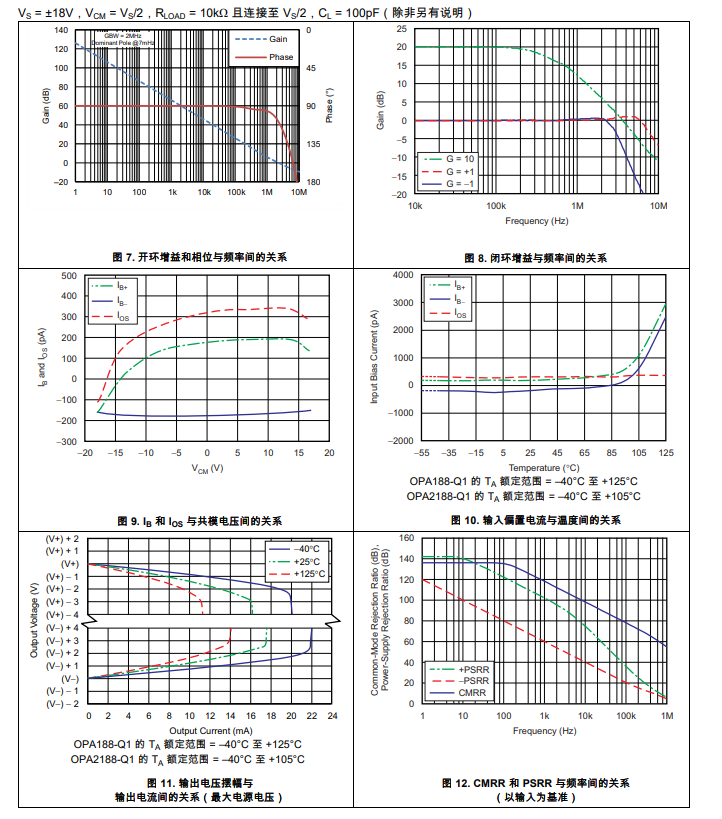

典型特性

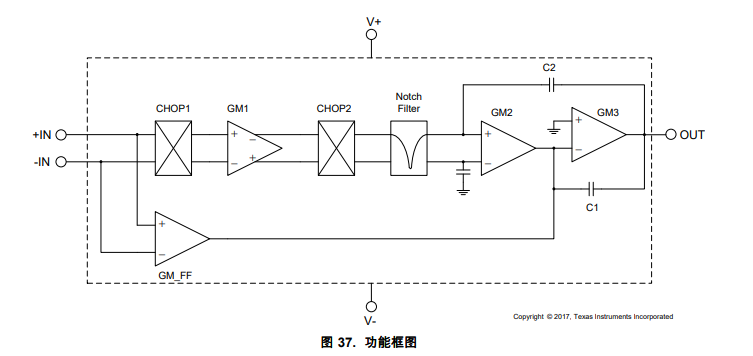

功能方框图

应用
• HEV/EV 动力总成
– 直流/直流转换器
– 牵引逆变器
• 高精度安全和感应
（制动、位置和载客检测）
• 高精度监控和监视
