TLV171-Q1 适用于成本敏感型应用的汽车级、单路、

TLVx171-Q1系列设备是36V，单电源低噪声运算放大器（op-amp），能够在4.5V（±2.25V）至36V（±18V）的电源上工作。该系列有多种封装，提供低偏移、漂移和低静态电流。单、双和四版本都有相同的规格，以实现最大的设计灵活性。

数据手册：*附件：TLV171-Q1 适用于成本敏感型应用的汽车级、单路、36V、3MHz、低功耗运算放大器技术手册.pdf

与仅在一个电源电压下指定的大多数运算放大器不同，TLVx171-Q1系列器件的指定电压为4.5 V至36 V。电源轨以外的输入信号不会导致相位反转。
TLVx171-Q1系列器件在高达300pF的电容性负载下是稳定的。在正常运行期间，输入可以在负轨以下100mV和顶轨2V以内运行。该设备可以在顶部轨道外100 mV的全轨对轨输入下运行，但在顶部轨道2 V内性能会降低。

TLVx171-Q1运算放大器系列的温度范围为-40°C至+125°C。

特征
•具备汽车应用资格
•AEC-Q100测试指南，包括以下内容
结果：
–设备温度等级1：
环境温度为-40°C至+125°C
温度
–设备HBM ESD分类级别：
–TLV171-Q1和TLV2171-Q1为3A级
–TLV4171-Q1为2级
–设备CDM ESD分类级别
–TLV171-Q1的C4A级
–TLV2171-Q1和TLV4171-Q1的C6级
•供应范围：
–单电源：4.5 V至36 V
–双电源±2.25 V至±18 V
•低噪声：1 kHz时为16 nV/√Hz
•低偏移漂移：±1µV/°C（典型）
•输入范围包括负电源
•输入范围为正电源
性能下降
•轨对轨输出
•增益带宽：3 MHz
•低静态电流：每个放大器525µA
•共模抑制：120 dB（典型）
•低输入偏置电流：10 pA

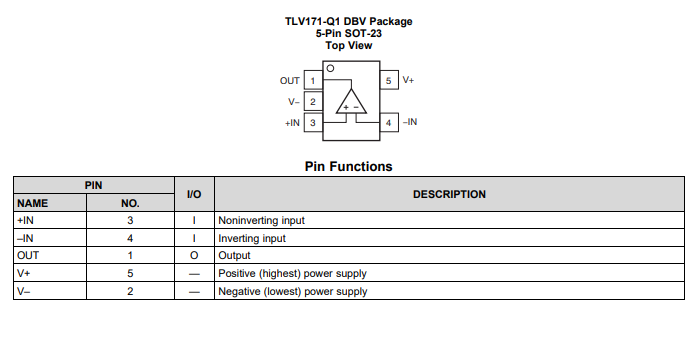

引脚功能和配置

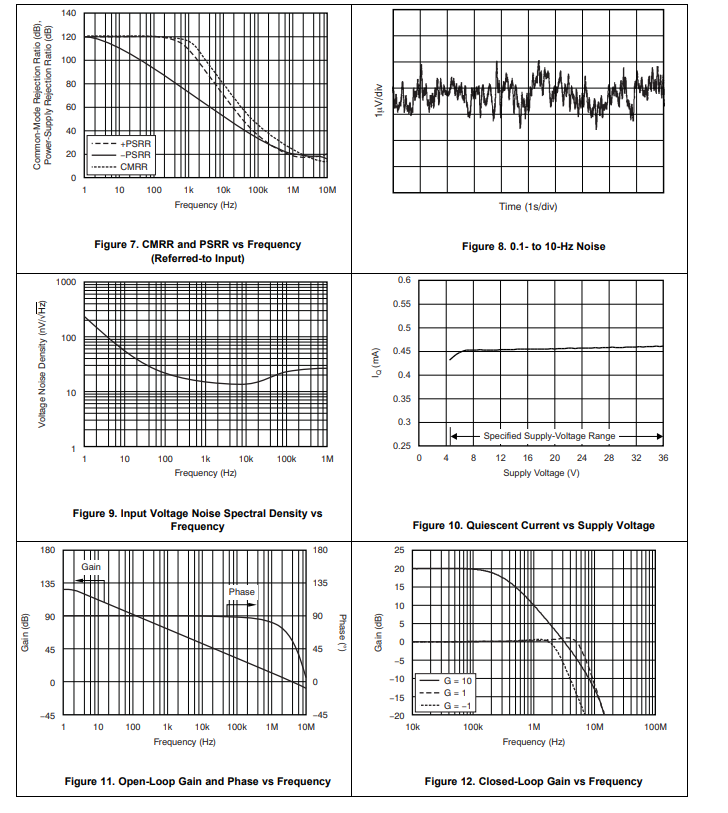

典型特性

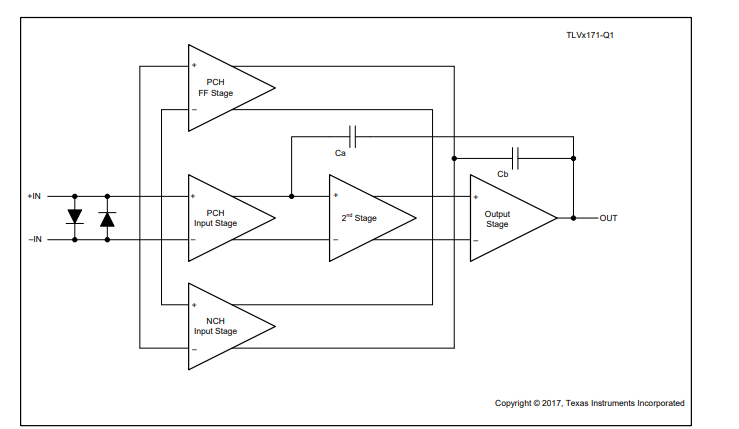

功能方框图

应用
汽车
–阿达斯
–车身电子
–照明
–电流感应
–动力传动系
