LMP8481-Q1 AEC-Q100、4V至76V、双向电流检测放大器技

符合汽车标准的LMP8480-Q1和LMP8481-Q1器件是精密的高端电流感测放大器，在存在高输入共模电压的情况下，放大电流感测电阻器两端产生的小差分电压。这些放大器专为双向（LMP8481-Q1）或单向（LMP8480-Q1）电流应用而设计，可接受共模电压范围为4V至76V、带宽为270kHz的输入信号。由于工作电源范围与输入共模电压范围重叠，LMP848x-Q1可以由正在监测的相同电压供电。这一优势消除了将中间电源电压路由到监测电流的负载点的需要，从而减少了组件数量和电路板空间。

数据手册：*附件：LMP8481-Q1 AEC-Q100、4V至76V、双向电流检测放大器技术手册.pdf

LMP848x-Q1系列由20、60和100的固定增益组成，适用于需要高温高精度的应用。低输入偏移电压允许使用较小的感测电阻器，而不会牺牲系统误差。LMP8480-Q1和LMP8481-Q1是MAX4080和MAX4081器件的引脚对引脚替换，提供了改进的偏移电压、更宽的参考调整范围和更高的输出驱动能力。LMP8480-Q1和LMP8481-Q1采用8针VSSOP封装。

特征
•具备汽车应用资格
•AEC-Q100合格，结果如下：
–设备温度等级1：-40°C至125°C
工作温度
–设备HBM ESD分类2级
–设备CDM ESD分类级别C6
•双向或单向传感
•共模电压范围：4.0 V至76 V
•电源电压范围：4.5 V至76 V
•固定增益：20、60和100 V/V
•增益精度：±0.1%
•偏移：±80µV
•带宽（-3 dB）：270 kHz
•静态电流：<100µA
•缓冲大电流输出：>5mA
•输入偏置电流：7µA
•电源抑制比（直流）：122 dB
•共模抑制比（直流）：124 dB

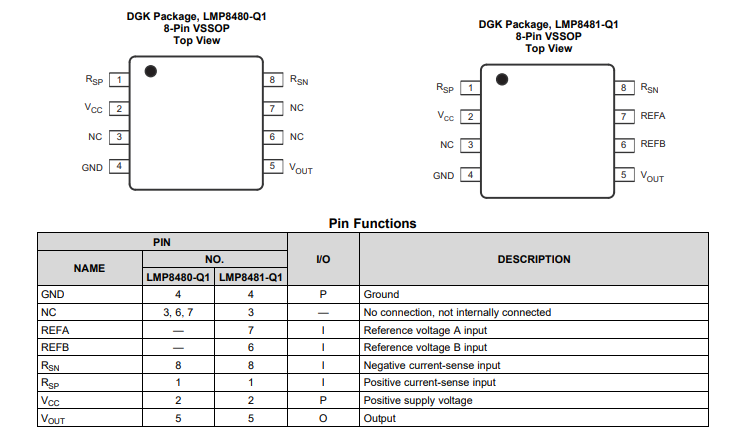

引脚功能和配置

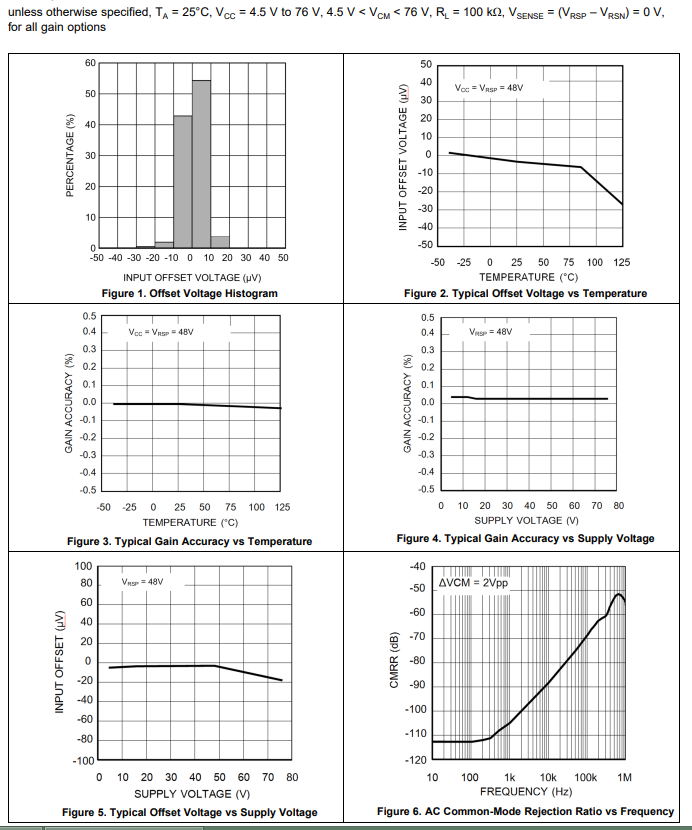

典型特性

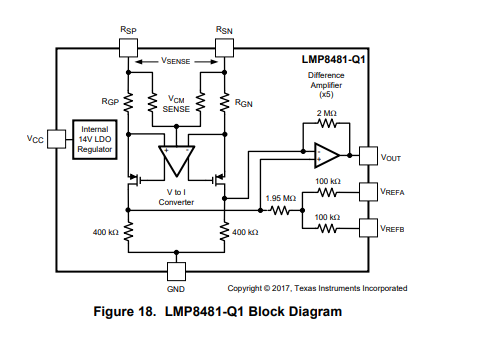

功能方框图

应用
•车身控制模块
•动力总成
•电池管理
•逆变器
