OPA388 单路、10MHz、CMOS、零温漂、零交叉、真 RR

OPAx388（OPA388、OPA2388 和 OPA4388）系列精密运算放大器是超低噪声、快速稳定、零漂移、零交叉器件，可实现轨至轨输入和输出运行。这些特性及出色的交流性能与仅为 0.25µV 的失调电压以及 0.005µV/°C 的温漂相结合，使得 OPAx388 成为驱动高精密模数转换器 (ADC) 或缓冲高分辨率数模转换器 (DAC) 输出的理想选择。该设计在驱动模数转换器 (ADC) 时具有出色的性能，而不会降低线性度。OPA388（单通道版本）提供 VSSOP-8、SOT23-5 和 SOIC-8 三种封装。OPA2388（双通道版本）提供 VSSOP-8 和 SO-8 两种封装。OPA4388（四通道版本）提供 TSSOP-14 和 SO-14 两种封装。所有版本的额定工作温度范围均为 -40°C 至 +125°C。

数据手册：*附件：OPA388 单路、10MHz、CMOS、零温漂、零交叉、真 RRIO精密运算放大器技术手册.pdf

特性
• 超低失调电压：±0.25µV
• 零漂移：±0.005µV/°C
• 零交叉：140dB CMRR 真正 RRIO
• 低噪声：7.0nV√Hz （1kHz 时）
• 无 1/f 噪声：140nVPP（0.1Hz 至 10Hz）
• 快速稳定：2µs（1V，0.01%）
• 增益带宽：10MHz
• 单电源：2.5V 至 5.5V
• 双电源：±1.25V 至 ±2.75V
• 真正的轨至轨输入和输出
• EMI/RFI 滤波输入
• 行业标准封装：
– 单通道电源版本采用 SOIC-8、SOT-23-5 和VSSOP-8 封装
– 双通道电源版本采用 SOIC-8 和 VSSOP-8 封装
– 四通道电源版本采用 SOIC-14 和 TSSOP-14 封装

引脚功能和配置

典型特性

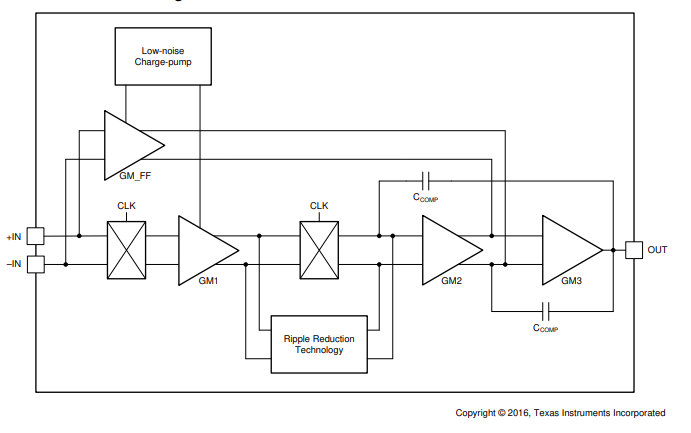

功能方框图

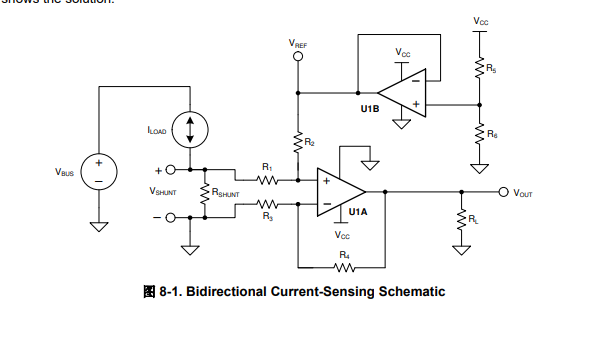

典型应用

应用
• 商用网络和服务器 PSU
• 笔记本电脑电源适配器设计
• 称重计
• 实验室和现场仪表
• 电池测试
• 电子温度计
• 温度变送器
