OPA818 2.7GHz、13V、解补偿 7V/V FET 输入运算放大器技

时间:2025-04-11 10:52

人气:

作者:admin

标签: 低噪  电压反馈

导读:OPA818 是一款解补偿(稳定增益 = 7V/V)电压反馈运算放大器,具有低噪声结型场效应管 (JFET) 输入级,它将高增益带宽与 6V 至 13V 的宽电源电压范围集于一身,适用于高速、宽动态范围的...

OPA818 是一款解补偿(稳定增益 = 7V/V)电压反馈运算放大器,具有低噪声结型场效应管 (JFET) 输入级,它将高增益带宽与 6V 至 13V 的宽电源电压范围集于一身,适用于高速、宽动态范围的 应用。此放大器使用德州仪器 (TI) 专有的高速硅锗 (SiGe) 工艺制造,性能明显高于其他高速 FET 输入放大器。快速压摆率 (1400V/µs) 可提供更高的大信号带宽和低失真。

数据手册:*附件:OPA818 2.7GHz、13V、解补偿 7V V FET 输入运算放大器技术手册.pdf

OPA818 具有 2.7GHz 的增益带宽、较低的 2.4pF 总输入电容和 2.2nV/√Hz 的噪声,因此用途非常广泛,宽带 TIA 光电二极管放大器可用在光学测试和通信设备以及很多医疗、科技和工业仪器中。OPA818 可使用 TIA 配置实现 85MHz 以上的信号带宽、20kΩ 的 TIA 增益 (R F )、0.5pF 的光电二极管电容 (C D ) 和宽输出摆幅。具有皮安级输入偏置电流的解补偿低噪声架构也非常适合具有可变或较高源阻抗的高增益测试和测量 应用 。尽管在增益 ≥ 7V/V 时通常保持稳定,但也可以利用噪声增益整形技术将 OPA818 用于具有较低增益的 应用 。

OPA818 采用带有裸露散热垫的 8 引脚 WSON 封装。此器件可在 -40°C 至 +85°C 的工业温度范围内正常运行。

特征
•高速:
–增益带宽乘积:2.7 GHz
带宽(G=7 V/V):765 MHz
–大信号带宽(2 VPP):400 MHz
–转换速率:1400 V/µs
•失代偿增益:7-V/V稳定
•低噪音:
–输入电压噪声:2.2 nV/√Hz
–输入电流噪声:3 fA/√Hz(f=10 kHz)
•输入偏置电流:4 pA(典型值)
•低输入电容:
–共模:1.9 pF
–差模:0.5 pF
•低失真(G=7 V/V,RL=1 kΩ,VO=2 VPP):
–1 MHz时的HD2、HD3:–104 dBc、–108 dBc
–50 MHz时的HD2、HD3:–57 dBc、–72 dBc
•宽电源范围:6 V至13 V
•输出摆幅:8 VPP(VS=10 V)
•电源电流:27.7mA
•停机电源电流:27µA
•性能升级到OPA657

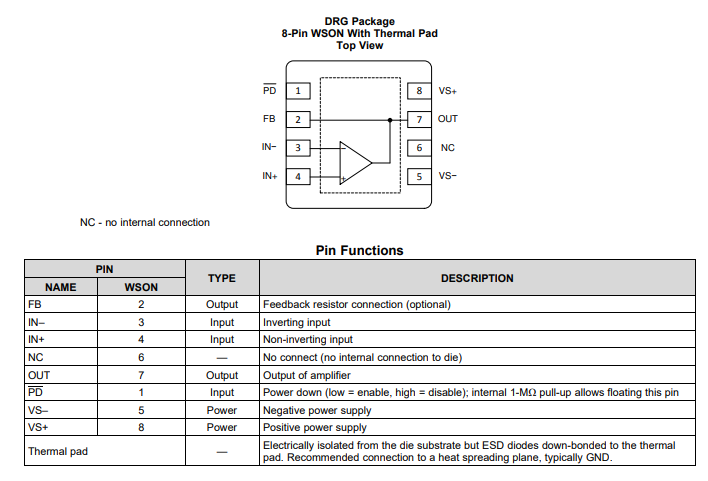

引脚功能和配置

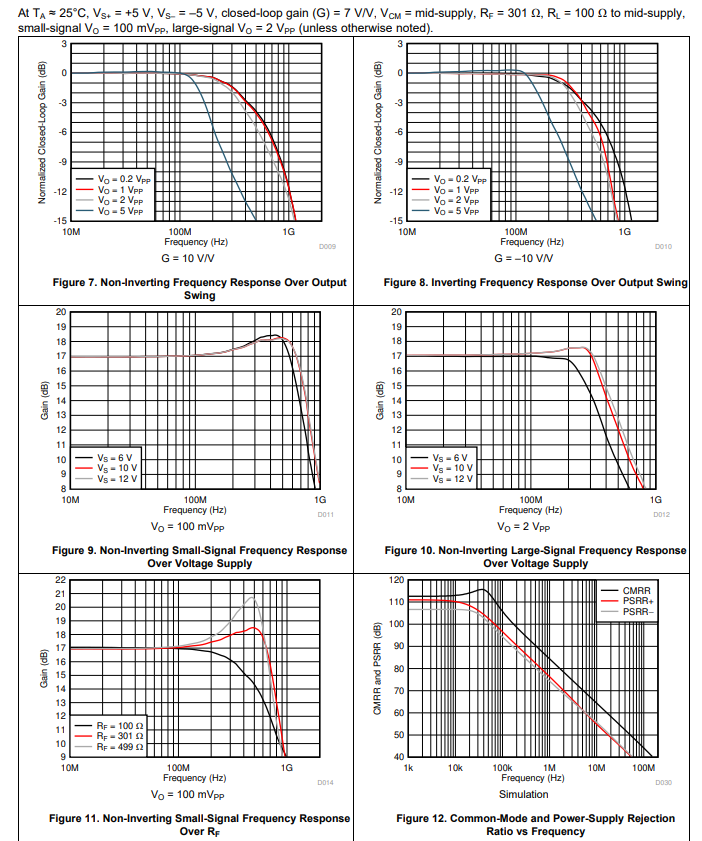

典型特性

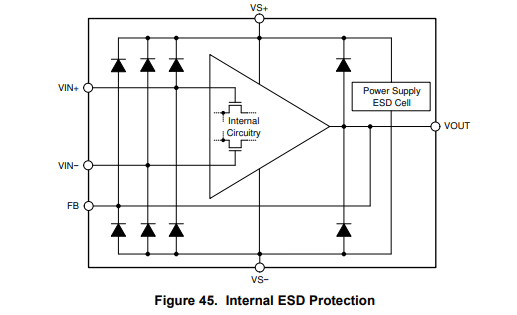

功能方框图

应用
•宽带跨阻抗放大器(TIA)
•晶圆扫描设备
•光通信模块
•高速数据采集(DAQ)
•主动探头
•光时域反射计(OTDR)
•测试和测量前端
•医疗和化学分析仪
