OPA990 单路、40V、1.1MHz、低功耗运算放大器技术手

OPAx990 系列（OPA990、OPA2990 和 OPA4990）是高电压 (40V) 通用运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨至轨输入/输出、低失调电压（典型值为 ±300µV）和低温漂（典型值为 ±0.6µV/°C）。

数据手册：*附件：OPA990 单路、40V、1.1MHz、低功耗运算放大器技术手册.pdf

OPAx990 具有诸如电源轨的差分和共模输入电压范围、高短路电流 (±80mA)、高压摆率 (4.5/µs) 和关断等独特的功能，是一款极其灵活、稳定且高性能的运算放大器，适用于各种高电压工业应用。

OPAx990 运算放大器系列采用微型 封装（例如 X2QFN、WSON 和 SOT-553）以及标准封装（例如 SOT-23、SOIC 和 TSSOP），额定工作温度范围为 –40°C 至 125°C。

特性
• 低失调电压：±300µV
• 低失调电压漂移：±0.6µV/°C
• 低噪声：1 kHz 时为 30nV/√Hz
• 高共模抑制：115dB
• 低偏置电流：±10pA
• 轨至轨输入和输出
• 支持多路复用器/比较器的输入
– 放大器以最高达到电源轨的差分输入工作
– 放大器可用于开环中，也可用作比较器
• 高带宽：1.1MHz GBW
• 高压摆率：4.5V/µs
• 低静态电流：每个放大器 120µA
• 宽电源电压：±1.35V 至 ±20V，2.7V 至 40V
• 强大的 EMIRR 性能：1.8 GHz 时为 78dB
• 电源轨的差分和共模输入电压范围

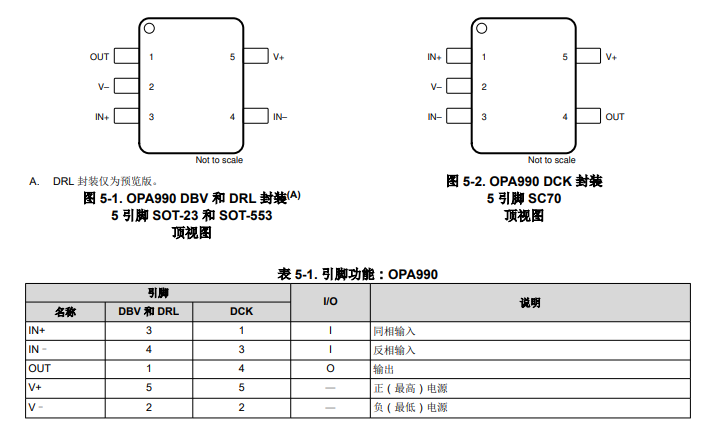

引脚功能和配置

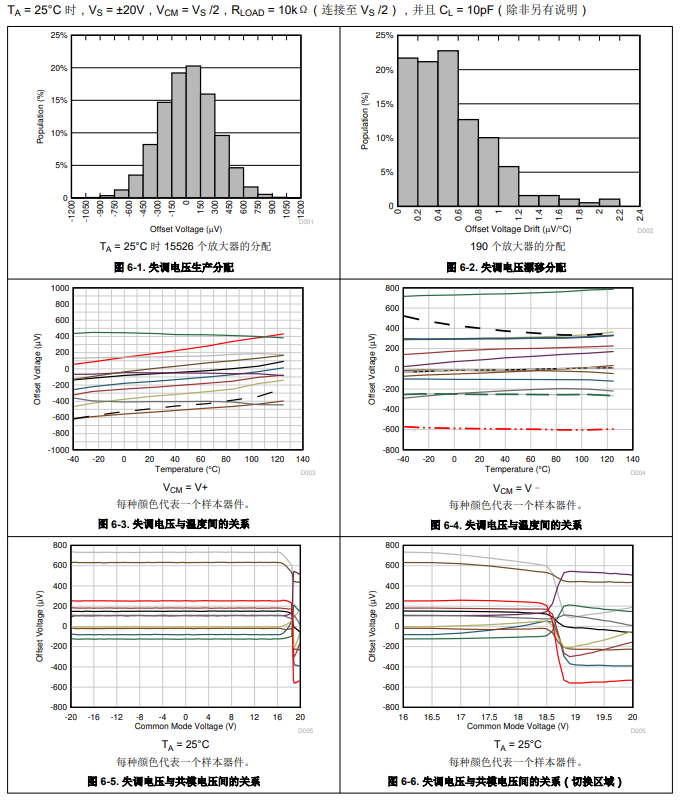

典型特性

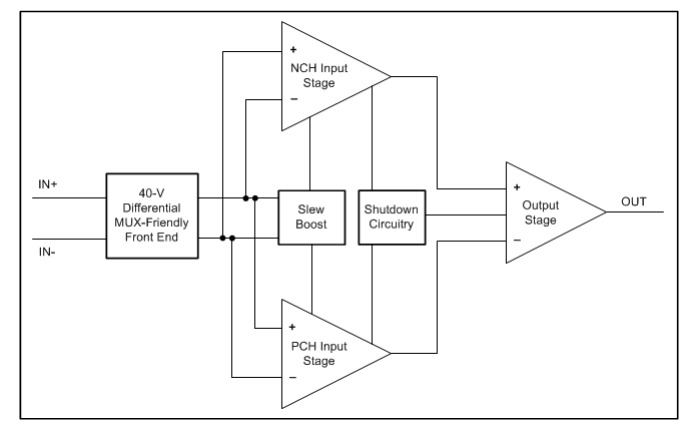

功能方框图

应用
• 多路复用数据采集系统
• 测试和测量设备
• 电机驱动：功率级和控制模块
• 电力输送：UPS、服务器和商用网络电源
• ADC 驱动器和基准缓冲放大器
• 可编程逻辑控制器
• 模拟输入和输出模块
• 高侧和低侧电流检测
• 高精度比较器
