LM2903B 工业级双路标准比较器技术手册

LM393B 和 LM2903B 器件是业界通用 LM393 和 LM2903 比较器系列的下一代版本。下一代 B 版本比较器具有更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流和更低的传播延迟，并通过专用 ESD 钳位提高了 2kV ESD 性能和输入耐用性。LM393B 和 LM2903B 可直接替代 LM293、LM393 和 LM2903（“A”和“V”版本）。

数据手册：*附件：LM2903B 工业级双路标准比较器技术手册.pdf

所有器件都包含两个独立的电压比较器，这些比较器可在宽电压范围内由单电源供电运行。静态电流不受电源电压的影响。

特性
• 全新 LM393B 和 LM2903B
• 改进了 B 版本的规格
– 最大额定值：高达 38V
– ESD 等级 (HBM)：2kV
– 低输入失调电压：0.37mV
– 低输入偏置电流：3.5nA
– 低电源电流：每个比较器 200µA
– 更短的响应时间 (1µs)
– LM393B 的工作温度范围
– 采用 2 x 2mm 微型 WSON 封装
• B 版本可直接取代 LM293、LM393 和 LM2903 的
A 和 V 版本
• 共模输入电压范围包括接地
• 差分输入电压范围等于最大额定电源电压：±38V
• 低输出饱和电压
• 输出与 TTL、MOS 和 CMOS 兼容

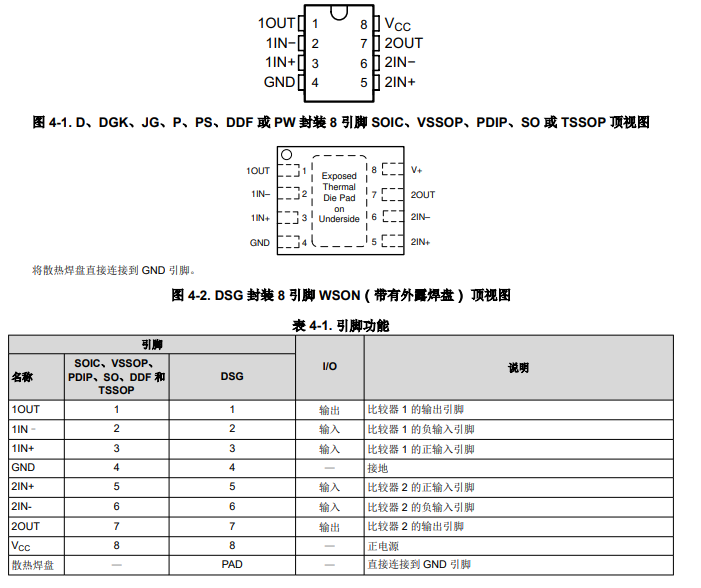

引脚功能和配置

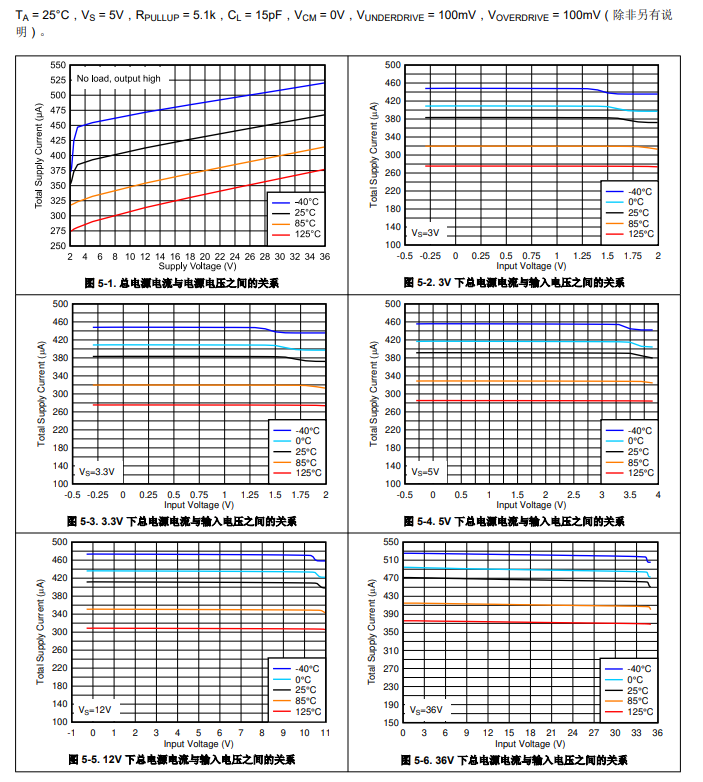

典型特性

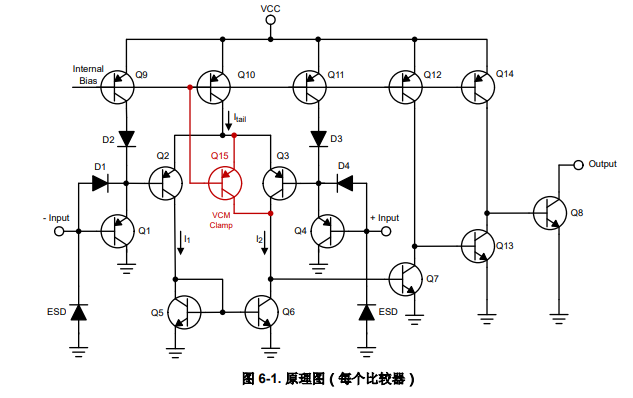

功能方框图

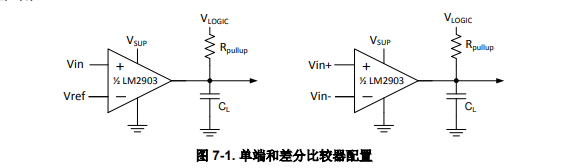

典型应用

应用
• 扫地机器人
• 单相 UPS
• 服务器 PSU
• 无绳电动工具
• 无线基础设施
• 电器
• 楼宇自动化
• 工厂自动化与控制
• 电机驱动器
• 信息娱乐系统与仪表组
