INA293 -4V至110V、1.3MHz超精密电流检测放大器技术手

INA293 是一款超精密电流检测放大器，可在 –4V 至 110V 的宽共模范围内测量分流电阻器上的压降。负共模电压允许器件的工作电压低于接地电压，从而可在半桥应用中精确测量再循环电流。低失调电压、小增益误差和高直流 CMRR 的组合可实现高精度的电流测量。 INA293 不仅适用于直流电流测量，还适用于高速应用（例如快速过流保护），此类应用具有 1.3MHz 的高带宽和 85dB 交流 CMRR（50kHz 时）。

数据手册：*附件：INA293 -4V至110V、1.3MHz超精密电流检测放大器技术手册.pdf

INA293 由 2.7V 至 20V 的单电源供电，电源电流为 1.5mA。 INA293 提供五个增益选项：20V/V、50V/V、100V/V、200V/V 和 500V/V。这些增益选项可以满足宽动态范围电流检测应用。

INA293 的额定工作温度范围为 -40 °C 至 +125 °C，并且采用节省空间且配备两种引脚型号的 SOT-23 封装。

特性
• 宽共模电压：
– 工作电压：-4 V 至 +110 V
– 可承受电压：-20 V 至 +120 V
• 出色的共模抑制比 (CMRR)：
– 160dB 直流 CMRR
– 85dB 交流 CMRR（50kHz 时）
• 精度：
– 增益：
• 增益误差：±0.15%（最大值）
• 增益漂移：±10ppm/°C（最大值）
– 失调电压：
• 失调电压：±15µV（典型值）
• 温漂：±0.05µV/°C（典型值）
• 可用增益：
– INA293A1、INA293B1：20V/V
– INA293A2、INA293B2：50V/V
– INA293A3、INA293B3：100V/V
– INA293A4、INA293B4：200V/V
– INA293A5、INA293B5：500V/V
• 高带宽：1.3 MHz
• 压摆率：2.5 V/µs
• 静态电流：1.5mA

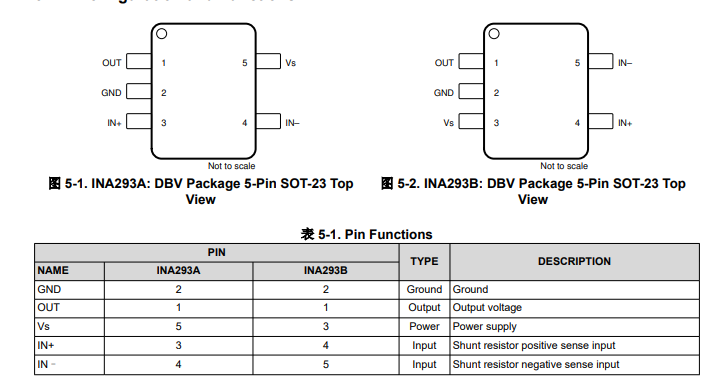

引脚功能和配置

典型特性

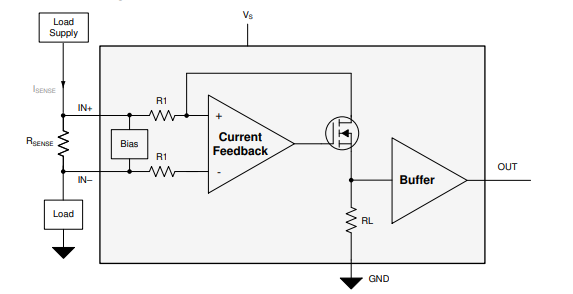

功能方框图

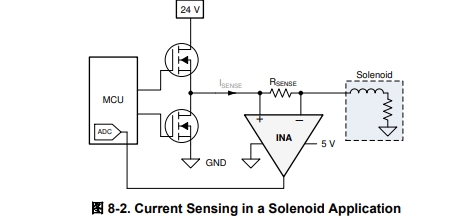

典型应用

应用
• 有源天线系统 mMIMO (AAS)
• 宏远程无线电单元 (RRU)
• 48V 机架式服务器
• 48V 商用网络和服务器电源 (PSU)
• 48V 电池管理系统 (BMS)
