TLV6003 单路超低功耗 (980nA)、16V、精密轨到轨输入

TLV6003 是一款纳瓦级功耗运算放大器，每个通道仅消耗 980nA的电流，同时提供极低的最大失调电压。逆向电池保护可在电池安装不当产生过大电流时保护放大器。在恶劣环境下，输入电压可以比正电源轨高 5V，不会损坏器件。

数据手册：*附件：TLV6003 单路超低功耗 (980nA)、16V、精密轨到轨输入和输出运算放大器技术手册.pdf

低电源电流与低输入偏置电流耦合，使该器件可与高串联电阻输入源（如 PIR 运动检测仪和一氧化碳传感器）一起使用。在 550µV （25°C）的低最大失调电压、120dB 的典型 CMRR 和 112dB 的最小开环增益 （2.7V） 情况下可以保持直流精度。

最高额定工作电源电压为 2.5V 至 16V，电气特性在 2.7V、5V 和 15V 下指定。2.5V 工作电压使该器件与锂离子电池供电系统兼容，从而使TLV6003 成为输入信号增益和低功耗微控制器（如 TI 的 MSP430）缓冲的理想之选。

TLV6003 采用小型 SOT-23 封装。

特性
• 微功耗运行：1.2µA（最大值）
• 低输入失调电压：550µV（最大值）
• 高达 18V 的反向电池保护
• 轨至轨输入/输出
• 增益带宽积：5.5kHz
• 额定温度范围：
TA = –40°C 至 +125°C
• 工作温度范围：
TA = –55°C 至 +125°C
• 输入共模范围超过电源轨：
–0.1V 至 VCC + 5V
• 电源电压范围：2.5V 至 16V
• 小封装：
– 5 引脚 SOT-23

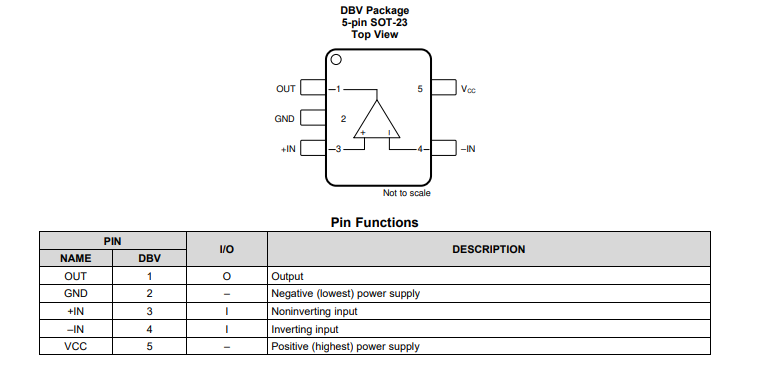

引脚功能和配置

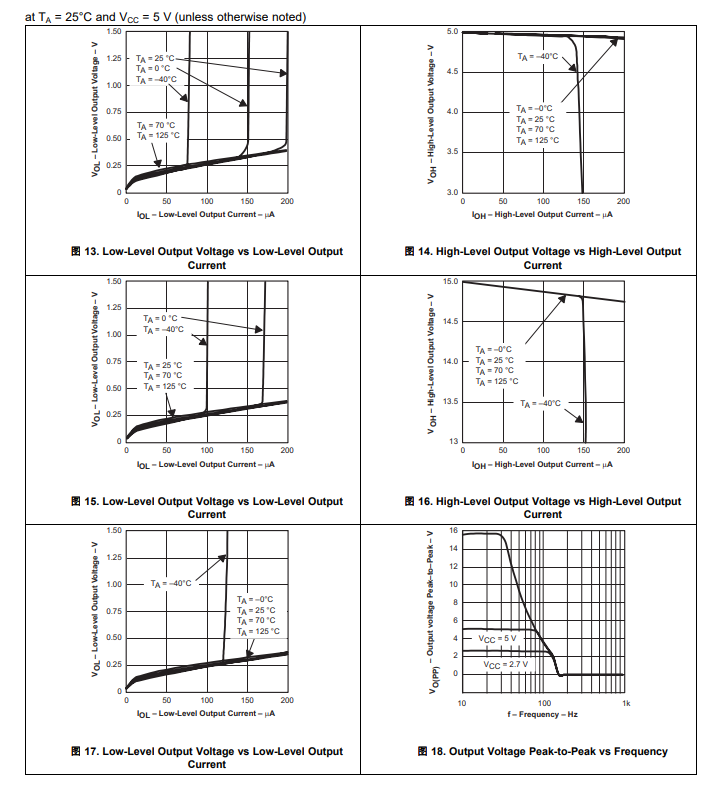

典型特性

功能方框图

典型应用

应用
• 流量变送器
• 压力变送器
• 运动检测器（PIR、uWave 等）
• 血糖监测仪
• 气体检测仪
