OPA2834 超低功耗、50MHz 轨到轨输出、负电源轨输入

OPA2834 是一款双通道超低功耗、轨至轨输出、负电源轨输入、电压反馈 (VFB) 运算放大器，设计的工作电源电压范围为 2.7V 至 5.4V（单电源）或 ±1.35V 至 ±2.7V（双电源）。这款放大器每通道仅消耗 170µA 的电流，单位增益带宽为 50MHz，性能/功耗比处于轨至轨放大器的行业领先水平。

数据手册：*附件：OPA2834 超低功耗、50MHz 轨到轨输出、负电源轨输入、电压反馈运算放大器技术手册.pdf

对于 要求 低功耗的电池供电和便携式应用，OPA2834 可提供出色的带宽 IQ 比。OPA2834 可提供极低的失真，非常适用于数据采集系统和麦克风前置放大器。

请参见 器件比较表 ，了解如何选择德州仪器 (TI) 提供的低功耗、低噪声 5V 放大器，以及 20MHz 至 300MHz 的增益带宽产品。

特性
• 超低功耗：
– 电源电压：2.7V 至 5.4V
– 静态电流 (IQ)：170µA/ch（典型值）
• 带宽：50MHz (G = 1V/V)
• 压摆率：26V/µs
• 稳定时间 (0.1%)：88ns (2VSTEP)
• HD2、HD3：10kHz (2VPP) 时分别为 –131dBc 和
–146dBc
• 输入电压噪声：12nV/√Hz (f = 10kHz)
• 输入失调电压：350µV（最大值为 ±1.9mV）
• 负电源轨输入，轨至轨输出 (RRO)
– 输入电压范围：–0.2V 至 3.9V
（5V 电源）
• 工作温度范围：
–40°C 至 +125°C

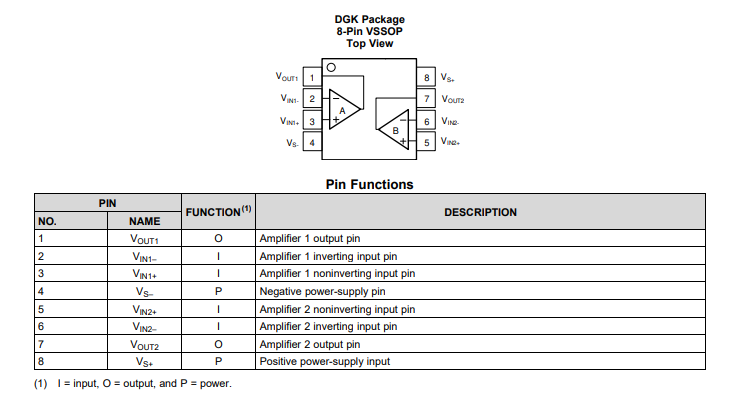

引脚功能和配置

典型特性

功能方框图

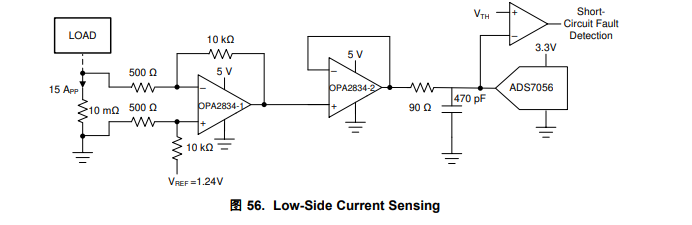

典型应用

应用
• 电源电流检测
• 低功耗信号调节
• 电池供电 应用
• 便携式录音机
• 低功耗 SAR 和 Δ-Σ ADC 驱动器
• 便携式器件
