INA4180-Q1 AEC-Q100、26V、四通道、350kHz电流感应放大

INA180 -Q1、INA2180 -Q1 和 INA4180 -Q1 (INAx180 -Q1) 电流检测放大器专为成本优化型应用而设计。此类器件是一系列电流检测放大器（也称为电流分流监控器）的一部分，可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中检测电流检测电阻器上的压降。INAx180 -Q1 集成了匹配的电阻增益网络，支持四个固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。该匹配的增益电阻网络可更大程度地减少增益误差，并降低了温度漂移。

数据手册：*附件：INA4180-Q1 AEC-Q100、26V、四通道、350kHz电流感应放大器技术手册.pdf

所有此类器件由 2.7V 至 5.5V 单电源供电。单通道 INA180 -Q1 消耗的最大电源电流为 260µA；而双通道 INA2180 -Q1 消耗的最大电源电流为 500µA，四通道消耗的最大电源电流为 900µA。

INA180 -Q1 采用具有两种不同引脚配置的 5 引脚 SOT-23 封装。INA2180 -Q1 采用 8 引脚 VSSOP 封装。INA4180 -Q1 采用 14 引脚 TSSOP 封装。所有器件选项都具有 –40°C 至 +125°C 的扩展额定工作温度范围。

特性
• 符合面向汽车应用的 AEC-Q100 标准
– 温度等级 1：–40°C ≤ TA ≤ +125°C
– HBM ESD 分类等级 2
– CDM ESD 分类等级 C6
• 提供功能安全
– 可帮助进行功能安全系统设计的文档
• 共模范围 (VCM)：–0.2V 至 +26V
• 高带宽：350kHz（A1 器件）
• 失调电压：
– VCM = 0V 时为 ±150µV（最大值）
– VCM = 12V 时为 ±500µV（最大值）
• 输出压摆率：2V/µs
• 精度：
– ±1% 增益误差（最大值）
– 1µV/°C 温漂（最大值）
• 增益选项：
– 20V/V（A1 器件）
– 50V/V（A2 器件）
– 100V/V（A3 器件）
– 200V/V（A4 器件）
• 静态电流：260µA（最大值）(INA180-Q1)

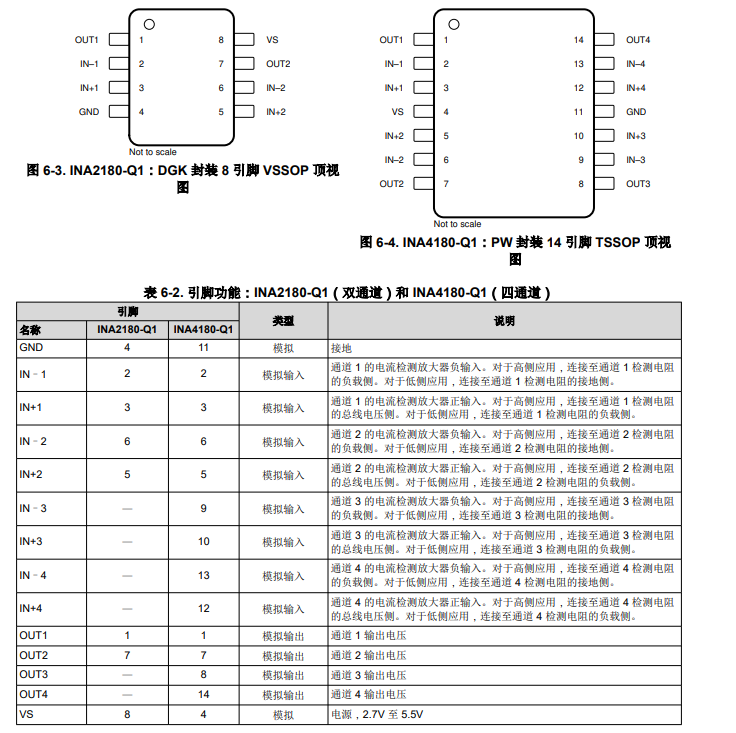

引脚功能和配置

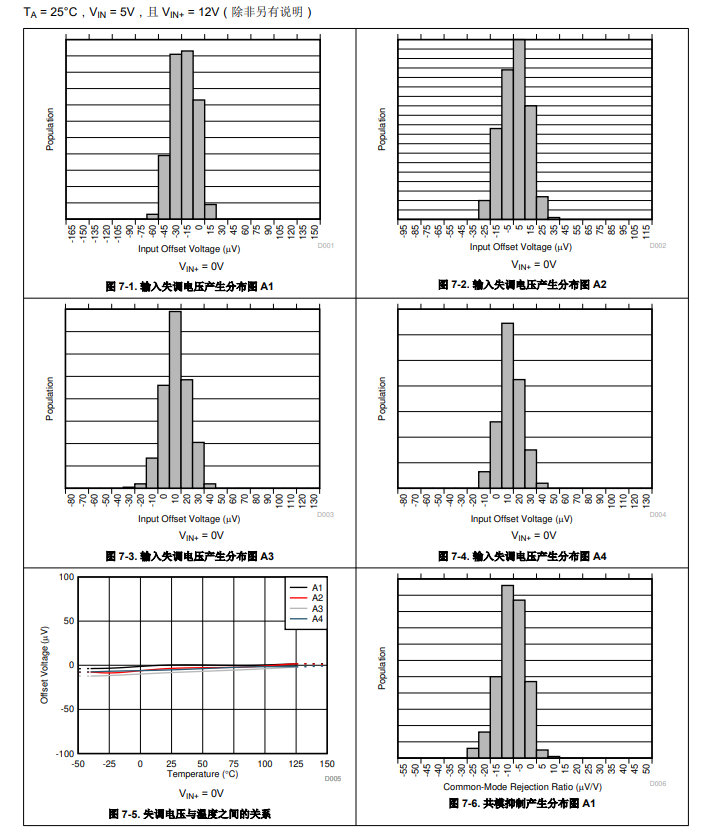

典型特性

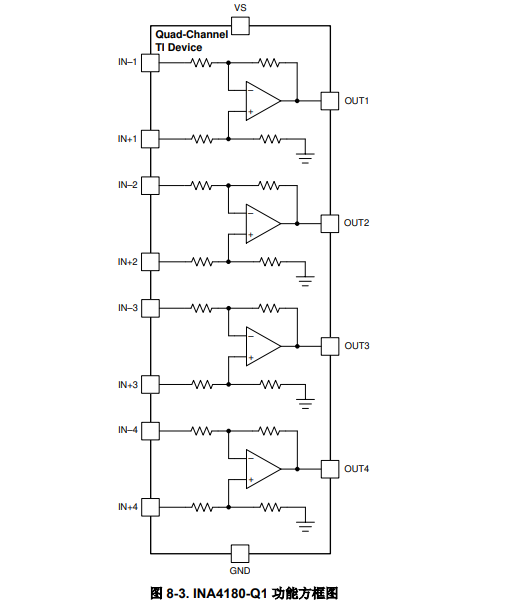

功能方框图

应用
• 电机控制
• 电池监控
• 电源管理
• 照明控制
• 过流检测
