OPA858 具有FET输入的、5.5GHz、增益带宽积、解补偿

OPA858 是一款具有 CMOS 输入的低噪声运算放大器，适用于宽带跨阻和电压放大器 应用。当将该器件配置为跨阻放大器 （TIA） 时，5.5GHz增益带宽积 （GBWP） 可为 需要 在数十至数百千欧范围内的跨阻增益下实现高闭环带宽的应用提供支持。

数据手册：*附件：OPA858 具有FET输入的、5.5GHz、增益带宽积、解补偿跨阻放大器技术手册.pdf

展示了当将 OPA858 配置为 TIA时，该放大器的带宽和噪声性能与光电二极管电容的函数关系。计算总噪声时所依据的带宽范围为：从直流到左轴上计算得出的 f-3dB 频率。OPA858 封装 具有反馈引脚 （FB），可简化输入和输出之间的反馈网络连接。

OPA858 经过优化，可用于光学飞行时间 （ToF） 系统，下图所示系统便是一个例子，其中 OPA858 是与 TDC7201时数转换器搭配使用。OPA858 可搭配高速模数转换器 （ADC） 和用以驱动该 ADC 的差动输出放大器（如 THS4541 或LMH5401），用于高分辨率激光雷达系统。

特征
•高增益带宽产品：5.5 GHz
•失代偿，增益≥7 V/V（稳定）
•超低偏置电流MOSFET输入：10 pA
•低输入电压噪声：2.5 nV/√Hz
•转换速率：2000 V/µs
•低输入电容：
–共模：0.6 pF
–差速器：0.2 pF
•宽输入共模范围：
–正极电源1.4 V
–包括负供应
•TIA配置中2.5 VPP输出摆动
•电源电压范围：3.3 V至5.25 V
•静态电流：20.5mA
•提供8针WSON封装
•温度范围：-40至+125°C

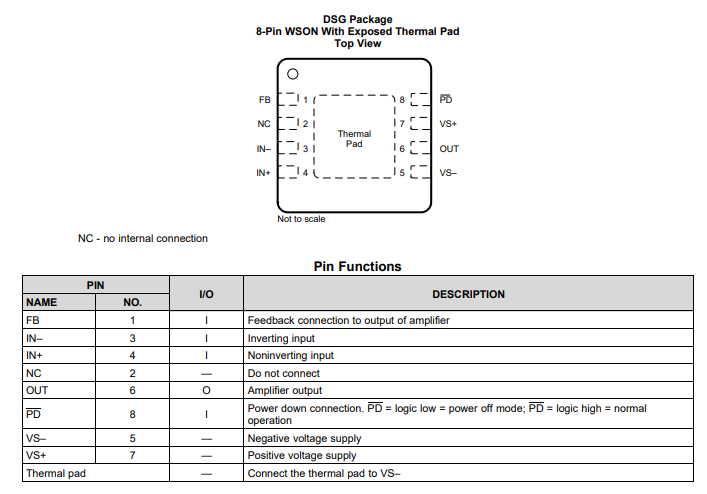

引脚功能和配置

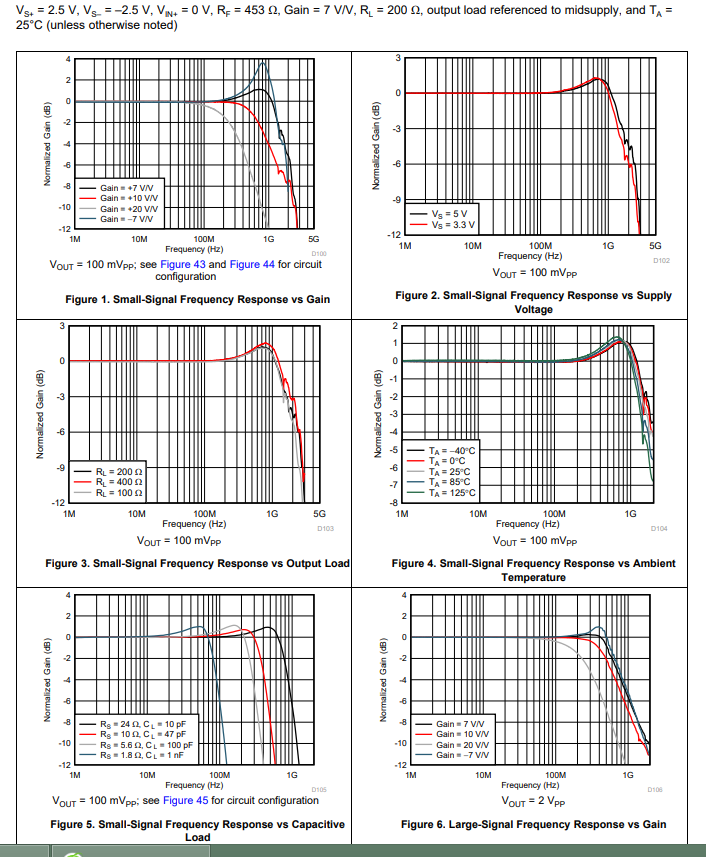

典型特性

功能方框图

应用
•高速跨阻抗放大器
•激光测距
•激光雷达接收器
•液位变送器（光学）
•光时域反射计（OTDR）
•分布式温度传感
•3D扫描仪
•飞行时间（ToF）系统
•自动驾驶系统
