INA1620 具有集成薄膜电阻器和EMI滤波功能的高保真

INA1620 将 4 个高精度匹配薄膜电阻器对和片上 EMI 滤波与一个低失真、高输出电流、双路音频运算放大器集成在一起。该放大器在 1kHz 频率下具有
2.8nV/√Hz 的极低噪声密度和 –119.2dB 的超低 THD+N，能够以 150mW 的输出功率驱动一个 32Ω 的负载。集成式薄膜电阻器的匹配精度在 0.004% 以内，可用于创建大量具有极高性能的音频电路。

数据手册：*附件：INA1620 具有集成薄膜电阻器和EMI滤波功能的高保真音频运算放大器技术手册.pdf

INA1620 具有 ±2V 至 ±18V 的极宽电源电压范围，每通道电源电流仅为 2.6mA。INA1620 还具有关断模式，允许放大器从正常运行状态切换至待机状态（待机电流通常小于 5µA）。关断模式经专门设计，可消除进入或退出关断模式时产生的“咔嗒”和“噗噗”噪声。

INA1620 具有独特的内部布局，可将串扰降到最低，即使在过驱动或过载时也不受通道间相互作用的影响。此器件的额定工作温度范围为 –40°C 至 +125°C。

特性
• 匹配精度为 0.004%（典型值）的高质量薄膜电阻器
• 集成 EMI 滤波器
• 超低噪声：1kHz 时为 2.8nV/√Hz
• 超低总谐波失真 + 噪声：
–119dB THD+N（以 142mW/通道的功率驱动
32Ω/通道的负载）
• 宽增益带宽产品：32MHz (G = +1000)
• 高压摆率：10V/μs
• 高容性负载驱动能力：> 600pF
• 高开环增益：136dB（600Ω 负载）
• 低静态电流：每通道 2.6mA
• 具有更低的“噗噗”和“咔嗒”噪声的低功耗关断模式：每通道 5μA
• 短路保护
• 宽电源电压范围：±2V 至 ±18V
• 采用小型 24 引脚 WQFN 封装

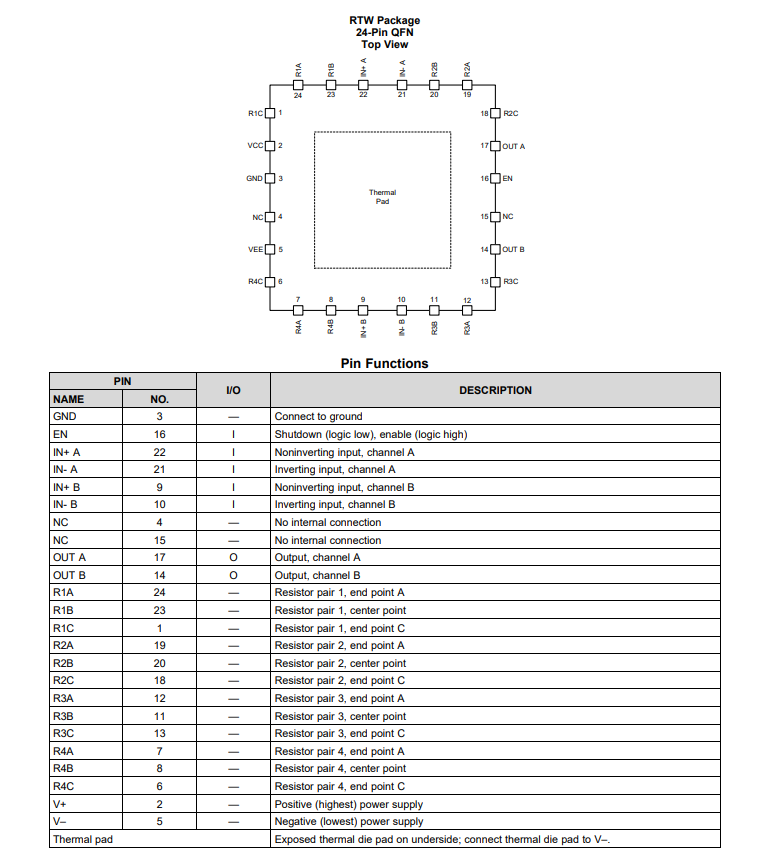

引脚功能和配置

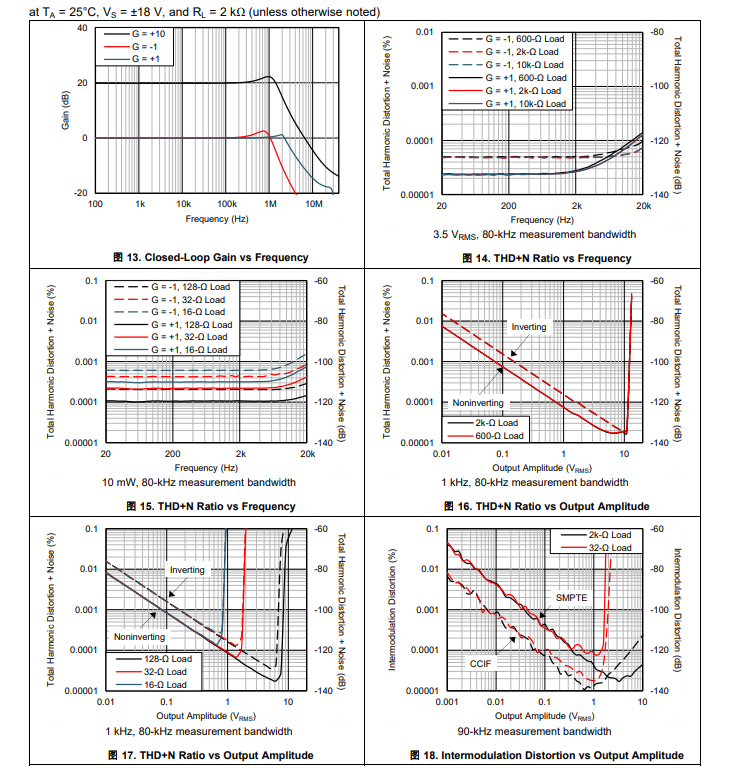

典型特性

功能方框图

应用
• 高保真 (HiFi) 耳机驱动器
• 专业音频设备
• 模数混合控制台
• 音频测试和测量
