INA238 具有警报功能的、85V、16 位、高精度I2C输出

INA238 是一款超精密数字功率监控器，配备专为电流检测应用而设计的 16 位 Δ-Σ ADC。该器件可跨共模电压支持范围为 -0.3V 至 +85V 的电阻式分流器感测元件测量 ±163.84mV 或 ±40.96mV 的满量程差分输入。

数据手册：*附件：INA238 具有警报功能的、85V、16 位、高精度I2C输出电流 电压 功率监控器技术手册.pdf

INA238 报告电流、总线电压、温度 和功率，同时在后台执行所需的计算。集成的温度传感器用于裸片温度测量的精度为 ±1°C，并可用于监测系统环境温度。

INA238 采用低温漂和增益漂移设计，以使此器件可用于在制造过程中不进行多温度校准的精密系统。此外，非常低的失调电压和噪声允许在 A 至 kA 感测应用中使用，并在感应分流器元件上提供宽的动态范围而不会产生显著的功率损耗。该器件的低输入偏置电流允许使用较大的电流检测电阻器，从而能够提供微安级的精确电流测量。

该器件允许选择从 50µs 到 4.12ms 的 ADC 转换时间以及从 1x 到 1024x 的采样平均值，这有助于进一步降低测量数据的噪声。

特性

• 高分辨率、 16 位 Δ-Σ ADC
• 电流监控精度：
  • 失调电压： ±5µV（最大值）
  • 失调漂移： ±0.02µV/°C（最大值）
  • 增益误差： ±0.1%（最大值）
  • 增益误差漂移： ±25ppm/°C（最大值）
  • 共模抑制： 140dB（最小值）
• 电源监控精度：
  • 0.7% 满量程，–40°C 至 +125°C（最大值）
• 快速警报响应：75µs
• 宽共模范围：-0.3 V 至 +85 V
• 总线电压感应输入：0 V 至 85 V
• 分流器满量程差分范围： ±163.84mV/±40.96mV
• 输入偏置电流：2.5nA（最大值）
• 温度传感器: ±1°C（25°C 时为最大值）
• 可编程转换时间和平均值计算
• 2.94MHz 高速 I^2^C 接口，具有 16 引脚可选地址
• 在 2.7V 至 5.5V 电源电压下工作：
  • 工作电流：640µA（典型值）
  • 关断电流：5µA（最大值）

引脚功能和配置

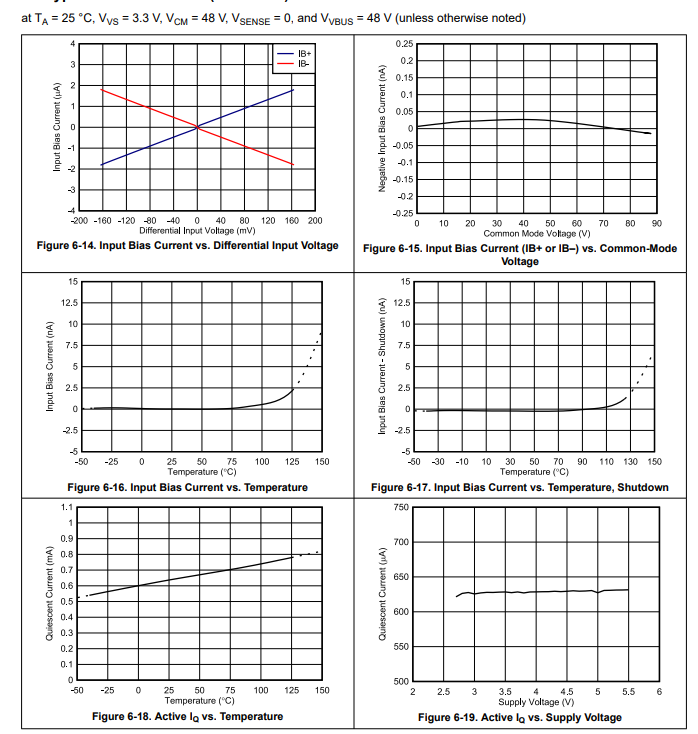

典型特性

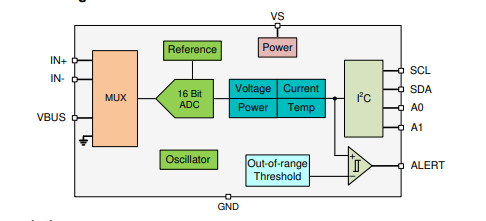

功能方框图

典型应用

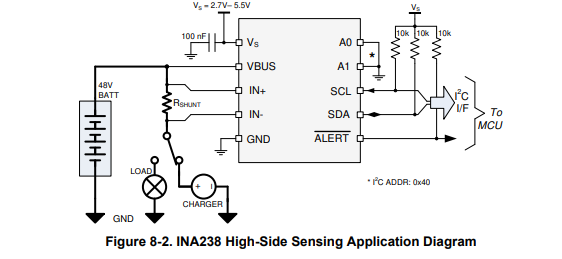

INA238的低偏移电压和低输入偏置电流允许对宽范围的电流。为了以高分辨率准确监测电流，请选择分流电阻器的值，以便由此产生的感测电压接近最大允许差分输入电压范围（±163.84 mV或±40.96 mV，具体取决于寄存器设置）。用于监测高压侧配置中电流的电路是如图8-2所示。
