TLV9361-Q1 汽车类、单通道、40V、10.6MHz轨到轨输出

TLV936x-Q1 系列（TLV9361-Q1、TLV9362-Q1 和 TLV9364-Q1）是一个符合 AEC-Q100 汽车标准的 40V 成本优化型运算放大器系列。

数据手册：*附件：TLV9361-Q1 汽车类、单通道、40V、10.6MHz轨到轨输出运算放大器技术手册.pdf

这些器件具有出色的直流和交流规格，包括轨至轨输出、低输入电压噪声密度 (6nV/√Hz)、低失调电压（典型值为 ±400µV）、低温漂（典型值为 ±1.25µV/°C）和 10.6MHz 带宽。

TLV936x-Q1 的特性（例如 EMIRR 滤波、大输出电流 (±60mA) 以及高压摆率 (25V/µs)）使其成为了一款可靠的运算放大器，适用于高电压成本敏感型应用。

TLV936x-Q1 系列运算放大器采用标准封装，额定工作温度范围为 -40°C 至 125°C。

特性
• 符合面向汽车应用的 AEC-Q100 标准
– 温度等级 1：-40°C 至 +125°C
– 人体放电模型 (HBM) 静电放电 (ESD) 分级等
级：2A
– 充电器件模型 (CDM) ESD 分级等级：C6
• 低失调电压：±400µV
• 低失调电压漂移：±1.25µV/°C
• 低噪声：1kHz 时为 8.5nV/√Hz，6nV/√Hz 宽带
• 高共模抑制：110dB
• 低偏置电流：±10pA
• 轨到轨输出
• 高带宽：10.6MHz GBW，单位增益稳定
• 高压摆率：25V/µs
• 低静态电流：每个放大器 2.6mA
• 宽电源电压：±2.25V 至 ±20V，4.5V 至 40V
• 强大的 EMIRR 性能

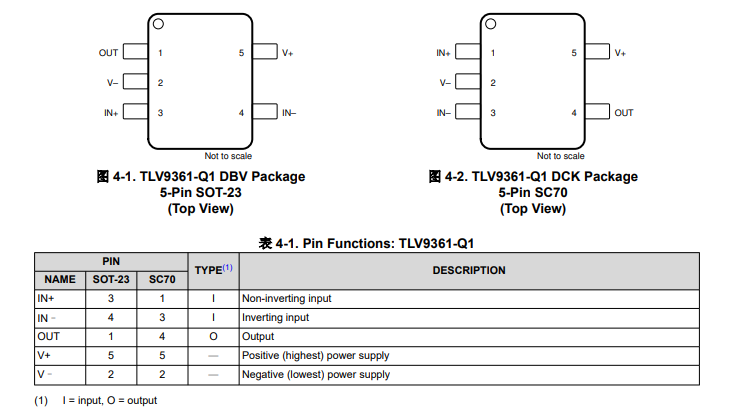

引脚功能和配置

典型应用

功能方框图

应用
• 汽车音响主机
• 数字驾驶舱处理单元
• 远程信息处理控制单元
• 紧急呼叫 (eCall)
• 汽车有源噪声消除
• 汽车外部放大器
