革新反激变换器设计：四步打造高稳定反馈回路

在工业与消费电子领域，反激变换器凭借其电气隔离、高性价比及灵活拓扑，始终是电源设计的核心选择。然而，如何快速设计稳定的反馈回路补偿器，兼顾动态响应与抗扰能力，仍是工程师面临的挑战。Monolithic Power Systems（MPS）最新技术方案——《四步设计反激变换器的反馈回路补偿器》直击痛点，为EE工程师提供系统化设计指南！
*附件：四步设计反激变换器的反馈回路补偿器.pdf

方案核心亮点

1. 四步极简流程，精准闭环设计
   • Step 1 设计输入 ：明确输入/输出电压、开关频率、电感参数等核心指标，提供典型参数表（如12V/3.33A输出、65kHz开关频率、610μH磁化电感），快速定位设计起点。

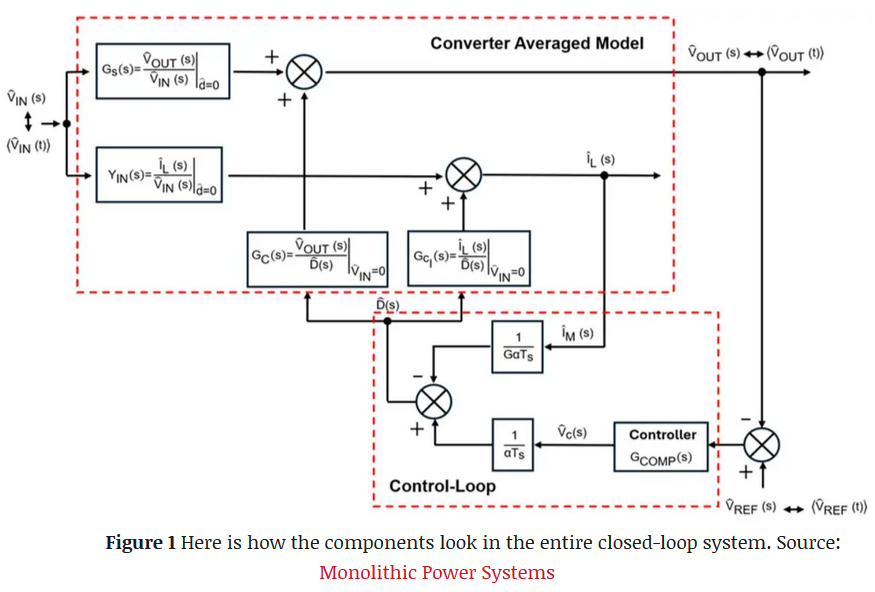

   • Step 2 开环传递函数建模 ：通过公式推导关键参数（谐振频率2.19kHz、右半平面零点21.46kHz），量化分析系统动态特性，规避双极点振荡风险。
   • Step 3 频率补偿器设计 ：采用Type II补偿器，结合光耦反馈与斜率补偿，实现带宽提升至6.5kHz（占开关频率10%），相位裕度达68°，远超工业标准（>50°）。
   • Step 4 无源元件选型 ：基于MPS HF500-40控制器内置功能，提供电阻、电容计算实例（如RF=75kΩ、CF=285nF），简化硬件实现。
2. 峰值电流模式控制 + 交叉调节技术
   • 内置斜率补偿有效抑制CCM模式下的次谐波振荡，确保宽输入电压（85VAC起）下的连续导通稳定性。
   • 通过交叉调节技术直接管控重载输出，大幅提升负载瞬态响应速度。
3. 全链路验证，数据说话
   • 提供完整开环传递函数模型、补偿器波特图（增益-11dB@37.84kHz）及最终电路设计图，直观验证稳定性与性能。
   • 支持ESR寄生效应补偿，最小化稳态误差，适配高精度场景。

为何选择此方案？

• 高效开发 ：四步标准化流程，避免复杂迭代，节省50%调试时间。
• 高可靠性 ：相位裕度68° + 增益裕度优化，确保电网波动、负载跳变下的稳定输出。
• 成本可控 ：基于MPS HF500-40等成熟器件，内置功能减少外围电路，BOM成本降低20%。
• 灵活扩展 ：支持多路输出交叉调节，适配工业电源、快充、IoT设备等场景。


即刻行动，升级您的电源设计！

无论您是面临EMI优化挑战，还是追求更高动态响应，MPS的四步设计法均为您提供从理论到落地的完整支持。 下载完整技术文档 ，获取公式推导、参数计算表及设计工具，开启高效电源设计之旅！

技术文档下载链接 ：[ *附件：四步设计反激变换器的反馈回路补偿器.pdf ]

作者：Joan Mampel，MPS高级应用工程师
