OPA186 24V、低功耗、具有轨到轨输入和输出的单路

OPA186、OPA2186 和 OPA4186 (OPAx186) 是低功耗、24V、轨到轨输入和输出、零漂移运算放大器。这些运算放大器具有仅 10µV 的失调电压（最大值）和 0.04µV/°C 的失调电压温漂（最大值），非常适合精密仪表、信号测量和有源滤波应用。

数据手册：*附件：OPA186 具有轨到轨输入和输出的单路 24V、低功耗 （90μA） 5μV 失调电压零温漂运算放大器技术手册.pdf

低静态电流消耗 (90µA) 使 OPAx186 成为功率敏感型应用（例如电池供电仪表和便携式系统）的上佳选择。

此外，高共模架构以及低失调电压可实现正电源轨的高侧电流分流监控。这些器件还在运输、装卸和组装期间提供强大的 ESD 保护。

特性
• 高精度：
– 失调漂移：0.01μV/°C
– 低失调电压：1μV
• 低静态电流：90 µA
• 出色的动态性能：
– 增益带宽：750 kHz
– 压摆率：0.35 V/µs
• 强大设计：
– RFI/EMI 滤波输入
• 轨到轨输入/输出
• 电源电压范围：4.5V 至 24V
• 温度：–40°C 至 +125°C

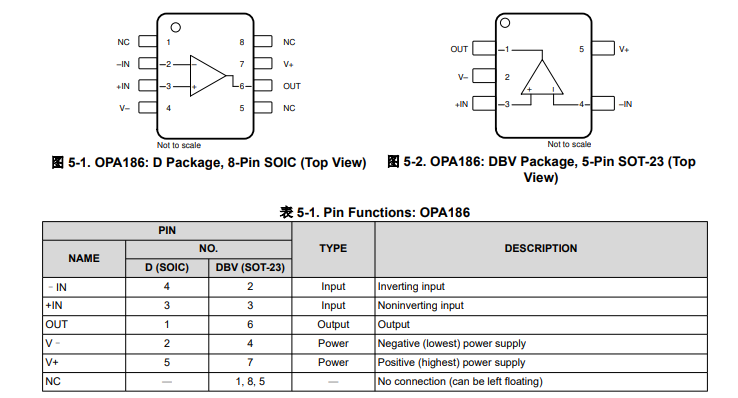

引脚功能和配置

典型特性

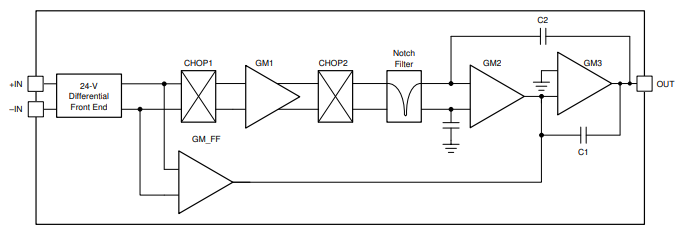

功能方框图

应用
• PC PSU 和游戏机单元
• 商用直流/直流
• 流量发送器
• 压力变送器
• 商用电池充电器
• 电表
