OPA817 800MHz、高精度、单位增益稳定、FET输入运算

OPA817 是一款单位增益稳定的电压反馈运算放大器、适用于高速、高精度和宽动态范围的应用。

数据手册：*附件：OPA817 800MHz、高精度、单位增益稳定、FET输入运算放大器技术手册.pdf

OPA817 采用低噪声结型栅场效应晶体管 (JFET) 输入级，具有 400MHz 的宽增益带宽和 6V 至 12.6V 的电源电压范围。在高速数字转换器、有源探头和其他测试与测量应用中用作高阻抗缓冲器时，1000V/µs 的快速转换率可实现较宽的大信号带宽和低失真。

OPA817 提供 ±250µV 的超低输入失调电压和 ±3.5µV/°C 的失调电压温漂。皮安级输入偏置电流和低输入电压噪声 (4.5nV/√Hz) 相结合，使得 OPA817 十分适合在光学测试和通信设备以及医疗和科学仪器中用作宽带跨阻放大器。

OPA817 采用带有裸露散热垫的 8 引脚 WSON 封装。此器件可在 -40°C 至 +105°C 的工业温度范围内正常运行。

特性
• 高带宽：
– 增益带宽积：400MHz
– 带宽 (G = 1V/V)：800MHz
– 大信号带宽 (2VPP)：250MHz
– 压摆率：1000V/µs
• 高精度：
– 输入失调电压：250μV（最大值）
– 输入失调电压温漂：3.5μV/°C（最大值）
• 输入电压噪声：4.5nV/√Hz
• 输入偏置电流：2pA
• 低失真（RL = 100Ω，VO = 2VPP）：
– 10MHz 时的 HD2、HD3：–86dBc、–100dBc
• 电源电压范围：6V 至 12.6V
• 电源电流：23.5mA
• 关断电流：55µA
• 性能提升至 OPA656

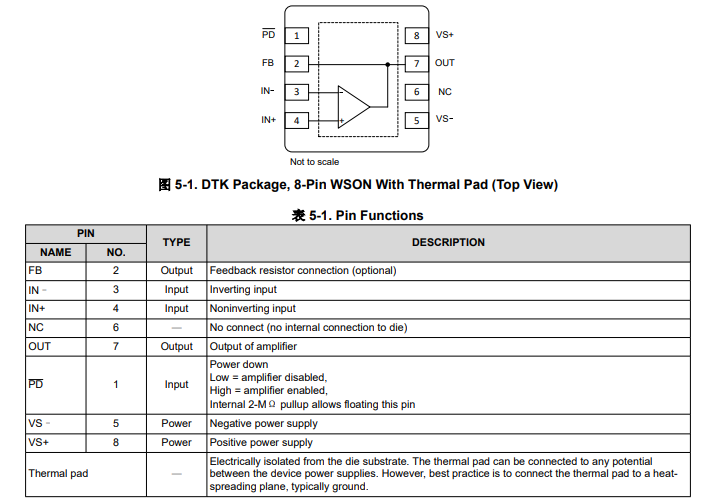

引脚功能和配置

典型特性

应用
• 高速数据采集 (DAQ)
• 有源探头
• 示波器
• 宽带跨阻放大器 (TIA)
• 晶圆扫描设备
• 光学通信模块
• 光时域反射法 (OTDR)
• 测试和测量前端
• 医学和化学分析器

典型应用
