INA296B -5V至110V、1.1MHz、8V/μs、高精度电流检测放

INA296x 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10µV，最大值）、较小增益误差（±0.01%，最大值）和高直流 CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。INA296x 拥有 1.1MHz 的高信号带宽和快速稳定时间，不仅适用于高压双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。

数据手册：*附件：INA296B -5V至110V、1.1MHz、8V μ s、高精度电流检测放大器技术手册.pdf

INA296x 由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流。INA296x 有五个增益选项：10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。

INA296x 的额定工作温度范围为 -40°C 至 125°C。

特性
• 宽共模电压：
– 工作电压：-5V 至 110V
– 可承受电压：-20V 至 120V
• 双向运行
• 较高的小信号带宽：1.1MHz（在所有增益下）
• 压摆率：8V/µs
• 阶跃响应稳定时间为 1%：1µs
• 出色的共模抑制比 (CMRR)：166dB
• 精度：
– 增益误差（最大值）
• 版本 A：±0.01%，±1ppm/°C 温漂
• 版本 B：±0.1%，±5ppm/°C 温漂
– 失调电压（最大值）
• 版本 A：±10µV，±0.1µV/°C 温漂
• 版本 B：±150µV，±0.5µV/°C 温漂
• 可用增益：
– INA296A1、INA296B1：10 V/V
– INA296A2、INA296B2：20 V/V
– INA296A3、INA296B3：50 V/V
– INA296A4、INA296B4：100 V/V
– INA296A5、INA296B5：200 V/V
• 封装选项：SOT23-8、VSSOP-8、SOIC-8、

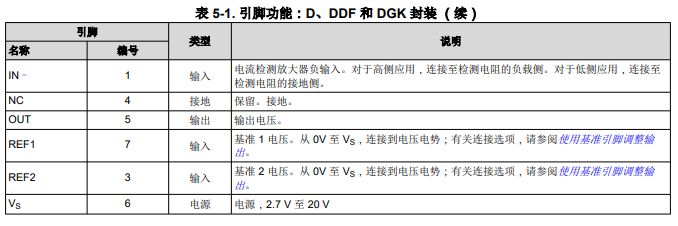

引脚配置和功能

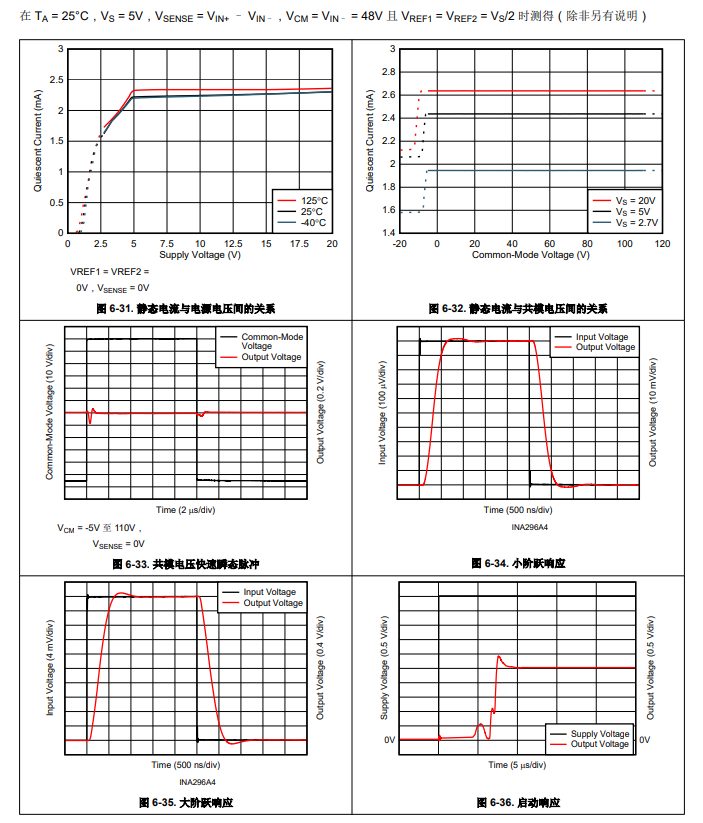

典型特性

应用
• 48V 直流/直流转换器
• 48V 电池管理系统 (BMS)
• 测试和测量
• 宏远程无线电单元 (RRU)
• 48V 机架式服务器
• 48V 商用网络和服务器电源 (PSU)
