INA851 具有低噪声、高速和OVP的全差分仪表放大器

INA851 是业内首款具有全差分输出的高精度仪表放大器。该器件经过优化，可驱动具有全差分输入的现代高性能模数转换器 (ADC) 的输入。INA851 可在非常宽的单电源或双电源电压范围内运行。可通过短接或悬空两个引脚，将输出级增益设置为 0.2 或 1。可通过单个外部电阻器在 1 到 10,000 范围内设置任意输入级增益。

数据手册：*附件：INA851 具有低噪声 （3.2nV √Hz）、高速 （22MHz） 和 OVP （±40V） 的全差分仪表放大器技术手册.pdf

INA851 采用了超级 ß 输入晶体管，因此与同一级别的其他放大器相比，可提供极低的输入偏置电流和低输入参考电流噪声。先进的制造工艺实现了极低的电压噪声、输入失调电压和失调电压漂移。附加电路可保护器件输入免受超过电源电压多达 ±40V 的过压影响。器件输出具有内置钳位电路，可保护 ADC 或下游器件免受过驱损坏。

该器件可在单电源（最小 8V，最大 36V）或双电源（最小 ±4V，最大 ±18V）供电的情况下运行。

特性
• 可使用外部电阻器
在 G = 0.2 至 10,000 的范围内对增益进行编程
• 具有集成钳位的全差分输出
• 低失调电压：10 µV（典型值），35 µV（最大值）
• 低温漂：0.1 µV/°C（典型值），0.3 µV/°C（最大
值）
• 低输入偏置电流：5 nA（典型值）
• 输入级噪声：3.2 nV/√Hz、0.8 pA/√Hz
• 高带宽：在 G = 0.2 时为 22 MHz，
在 G = 1 时为 15 MHz
• 共模抑制：在 G = 10 时为 106 dB（最小值），在
100 ≤ G ≤ 1000 时为 120 dB（最小值）
• 电源抑制：在 G = 1 时为 110 dB（最小值）
• 电源电流：6mA（典型值）
• 在超过电源电压多达 ±40V 时提供输入过压保护
• 电源电压范围：
– 单电源：8V 至 36V
– 双电源：±4V 至 ±18V
• 额定温度范围：–40°C 至 +125°C
• 微型封装：16 引脚 VQFN

引脚功能和配置

典型特性

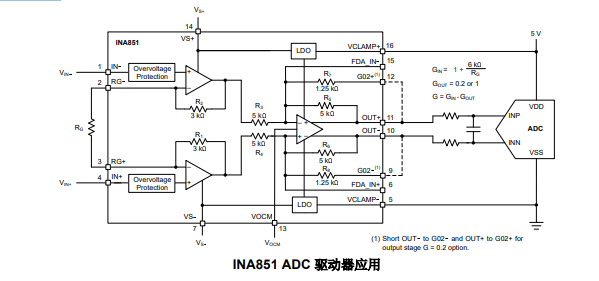

典型应用

应用
• 模拟输入模块
• 流量变送器
• LCD 测试
• 心电图 (ECG)
• 外科手术设备
• 示波器 (DSO)
• 称重计
• 半导体测试
