TRF1208 10MHz至11GHz、3dB带宽单端转差分放大器技术

TRF1208 是一款超高性能射频放大器，专门针对射频 （RF） 应用进行了优化。在驱动高性能 ADC12DJ5200RF 等模数转换器 （ADC）时，交流耦合应用需要进行单端至差分转换，此款器件是这类应用的绝佳之选。片上匹配元件可对印刷电路板 （PCB）实现方案进行简化，并在可用带宽内提供最高性能。此器件采用德州仪器 （TI） 先进的互补 BiCMOS 工艺制造，并采用节省空间的 WQFN-FCRLF封装。

数据手册：*附件：TRF1208 10MHz至11GHz、3dB带宽单端转差分放大器技术手册.pdf

TRF1208 由单轨电源供电，消耗约 138mA 的运行电流。断电功能还有助于实现节能。

特性
• 具有驱动射频 ADC 的卓越性能
– 单端转差分
– 差分转差分
• 两种固定增益变体：
– 16dB (TRF1208)
– 10dB (TRF1208B)
• 带宽：
– TRF1208：8GHz (1dB)、11GHz (3dB)
– TRF1208B：8.8GHz (1dB)、10.5GHz (3dB)
• OIP3：
– TRF1208：37dBm (2GHz)、32dBm (6GHz)
– TRF1208B：36dBm (2GHz)、28dBm (6GHz)
• P1dB：
– TRF1208：15dBm (2GHz)、12.5dBm (6GHz)
– TRF1208B：14dBm (2GHz)、11dBm (6GHz)
• 噪声系数：
– TRF1208：7dB (2GHz)、7dB (8GHz)
– TRF1208B：9.4dB (2GHz)、10.2dB (8GHz)
• 输出噪声频谱密度 (NSD)，dBm/Hz：
– TRF1208：–151 (2GHz)、–151 (8GHz)
– TRF1208B：–154.6 (2GHz)、–153.8 (8GHz)
• 增益和相位不平衡：±0.3dB 和 ±3º
• 关断特性
• 3.3V 单电源运行
• 运行电流：138mA

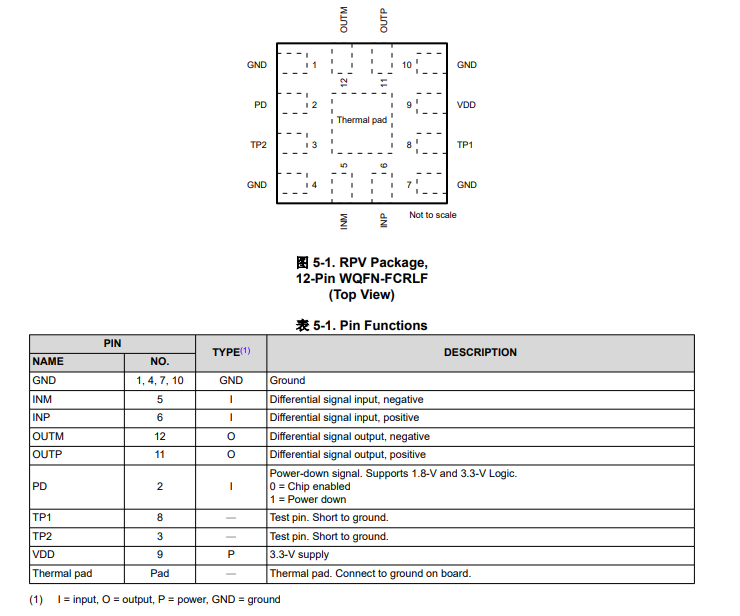

引脚功能和配置

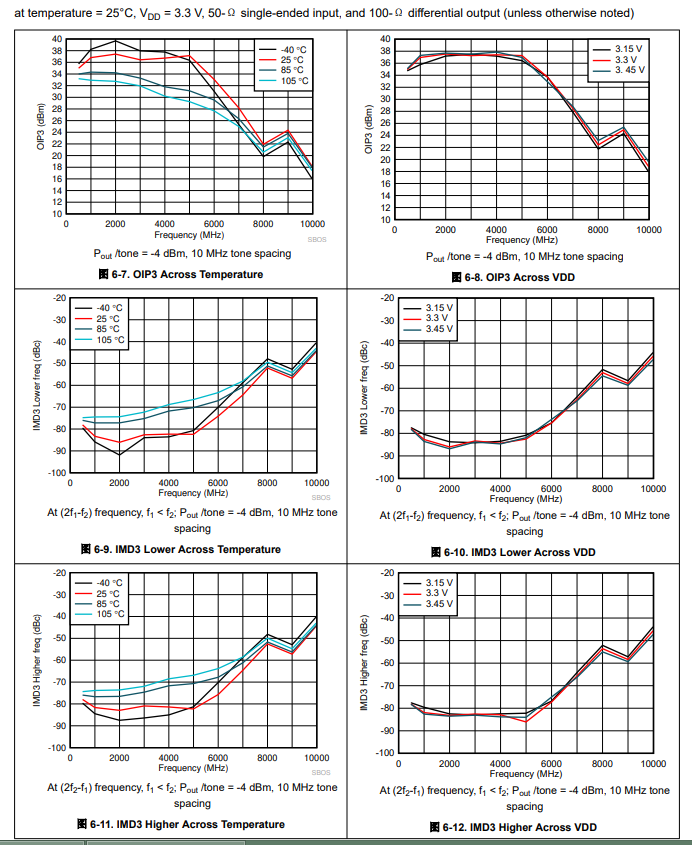

典型特性

功能方框图

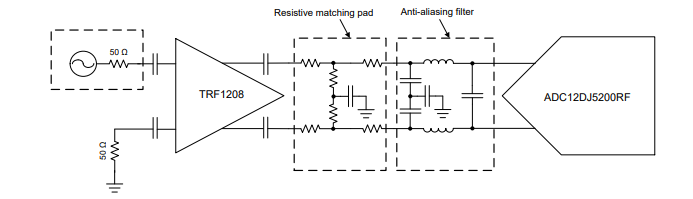

典型应用

应用
• 射频采样或 GSPS ADC 驱动器
•航天和国防
• 雷达导引头前端
• 相控阵雷达
• 军用无线电
• 测试和测量
• 高速数字转换器
• 矢量信号收发器 (VST)
• 4G/5G 无线 BTS
• 射频有源平衡-非平衡变压器
