AMC1351 0-5V输入、精密电压检测增强型隔离式放大

AMC1351 是一款隔离式精密放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证可提供高达 5kVRMS 的增强型电隔离，符合 VDE V 0884-11 和 UL1577 标准，并且可支持最高 1.5kVRMS 的工作电压。

数据手册：*附件：AMC1351 0-5V输入、精密电压检测增强型隔离式放大器技术手册.pdf

该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护低压侧免受可能有害的电压冲击。

AMC1351 的高阻抗输入针对与高阻抗电阻分压器或具有高输出电阻的其他电压信号源的连接进行了优化。具有出色的精度和低温漂，可支持在 –40°C 至 +125°C 的工业级工作温度范围内，在直流/直流转换器、变频器、电机驱动或其他应用中进行精确的直流电压检测。

特性
• 线性输入电压范围：-0.25 V 至 5 V
• 高输入阻抗：1.25mΩ（典型值）
• 固定增益：0.4 V/V
• 低直流误差：
– 失调电压误差 ±1.5mV（最大值）
– 温漂：±15µV/°C（最大值）
– 增益误差：±0.2%（最大值）
– 增益漂移：±35ppm/°C（最大值）
– 非线性 ±0.02%（最大值）
• 高侧和低侧运行电压：3.3V 或 5V
• 高 CMTI：100kV/µs（最小值）
• 失效防护输出
• 安全相关认证：
– 7070-VPK 增强型隔离，符合 DIN VDE V
0884-11：2017-01
– 符合 UL1577 标准且长达 1 分钟的 5000VRMS
隔离
• 可在工业级工作温度范围内正常工作：–40°C 至
+125°C

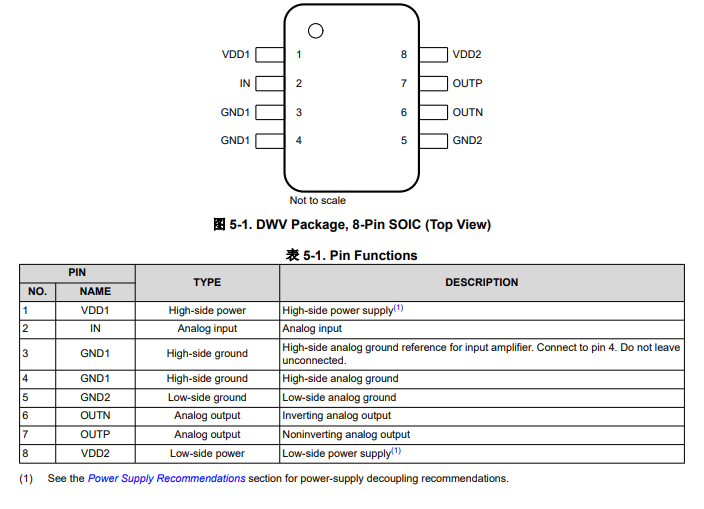

引脚功能和配置

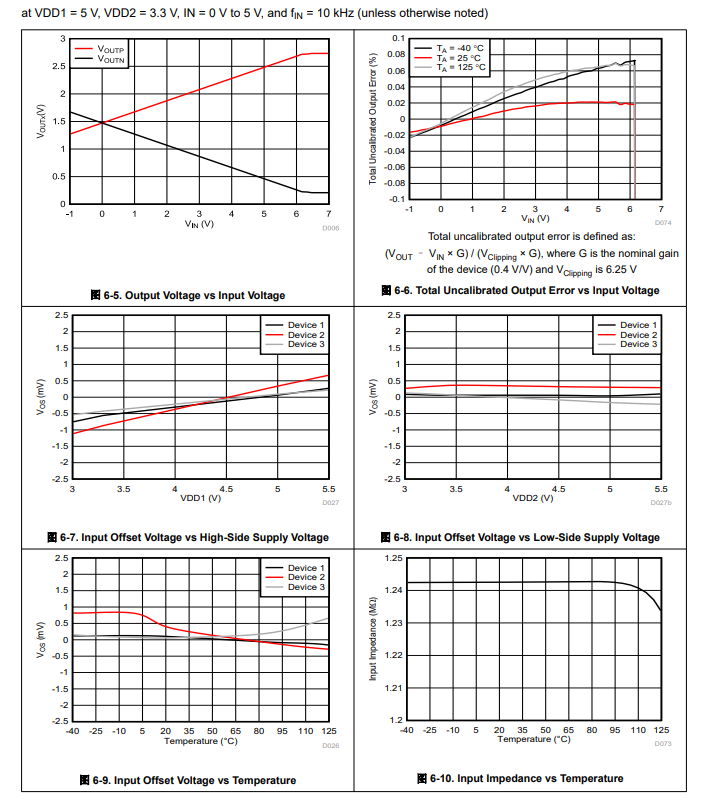

典型特性

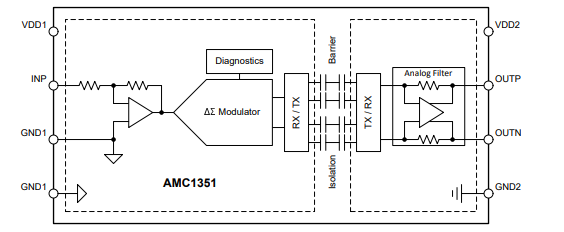

方框图

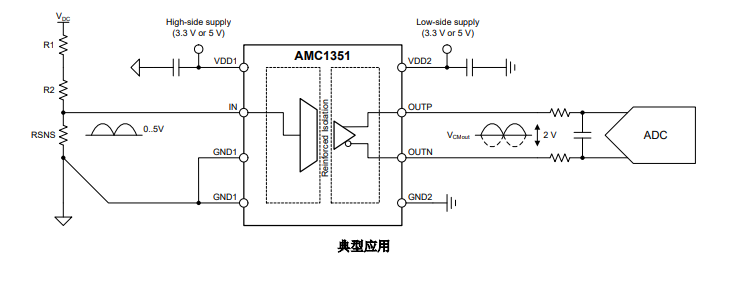

典型应用
隔离放大器广泛用于必须隔离的高压应用中的电压测量来自低压域。一个典型的应用是在变频器中感测直流母线电压。

AMC1351具有宽的5V输入电压范围，专为隔离直流电压传感应用而设计在高噪声环境中需要精确的电压监测。

图8-1显示了AMC1351在典型电机驱动应用中的简化示意图。直流母线电压为通过高阻抗电阻器的底部电阻器（RSNS）分压到大约5V的电平

AMC1351感测到的分频器。AMC1351将高侧的模拟输入信号数字化，通过隔离屏障将数据传输到低侧，并重建所呈现的模拟信号作为输出引脚上的差分电压。

AMC1351的高阻抗输入和高共模瞬态抗扰度（CMTI）确保即使在高噪声环境中也能可靠准确地运行。

应用
• 可用于以下应用的隔离式直流电压检测：
– 电机驱动器
– 变频器
– 光伏逆变器
– 电源
