AMC1411 具有高CMTI的2V输入、精密电压检测增强型隔

AMC1411 是一款隔离式精密放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的电容隔离层隔开。该隔离层经认证可提供高达 7.5kVRMS 的增强型电隔离，符合 VDE V 0884-11 和 UL1577 标准，并且可支持最高 1600VRMS 的工作电压。

数据手册：*附件：AMC1411 具有高CMTI的2V输入、精密电压检测增强型隔离式放大器技术手册.pdf

该隔离层可将系统中以不同共模电压电平运行的各器件隔开，防止高电压冲击导致低压侧器件电气损坏或对操作员造成伤害。

AMC1411 的高阻抗输入针对与高阻抗电阻分压器或其他高阻抗电压信号源的连接进行了优化。出色的直流精度和低温漂移支持精确的电压检测，适用于直流/直流转换器、太阳能或风力涡轮机逆变器、交流电机驱动器或其他必须在高电压、高海拔或高度污染环境下运行的应用。

AMC1411 的工业工作温度范围为 –40°C 至 +125°C，支持低至 -55°C 的工作温度。

特性
• 优化了 2V 高阻抗输入电压范围，可实现隔离式电
压测量
• 固定增益：1.0 V/V
• 低直流误差：
– 失调电压误差 ±1.5mV（最大值）
– 温漂：±10µV/°C（最大值）
– 增益误差：±0.2%（最大值）
– 增益漂移：±30ppm/°C（最大值）
– 非线性 0.04%（最大值）
• 高侧和低侧以 3.3V 或 5V 电压运行
• 高侧电源缺失检测功能
• 高 CMTI：100kV/µs（最小值）
• ≥15.7mm 爬电距离，扩展型 SOIC 封装
• 增强隔离型：
– 10600-VPK 增强型隔离，符合 DIN VDE V
0884-11：2017-01
– 符合 UL1577 标准且长达 1 分钟的 7500VRMS
隔离
• 可在工业级工作温度范围内正常工作：–40°C 至
+125°C

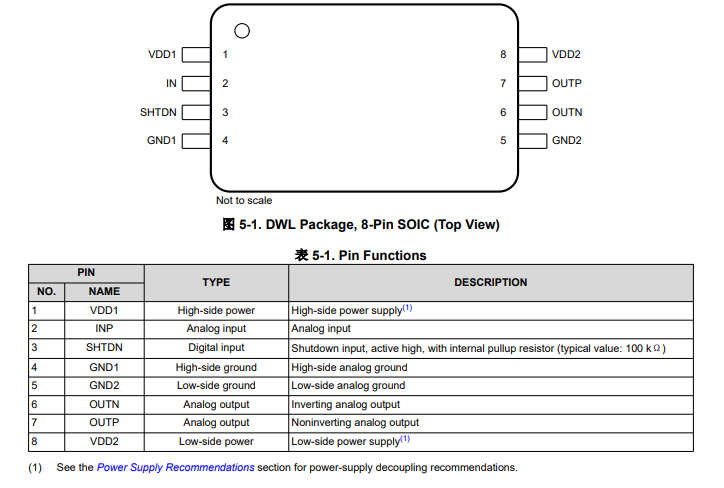

引脚功能和配置

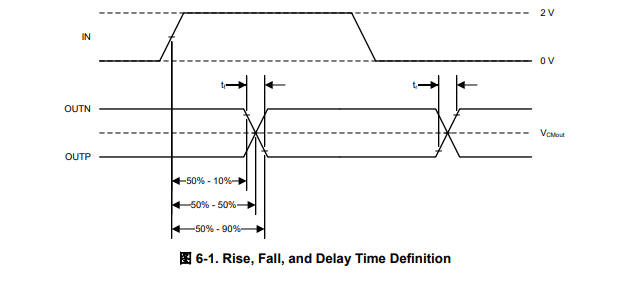

时序图

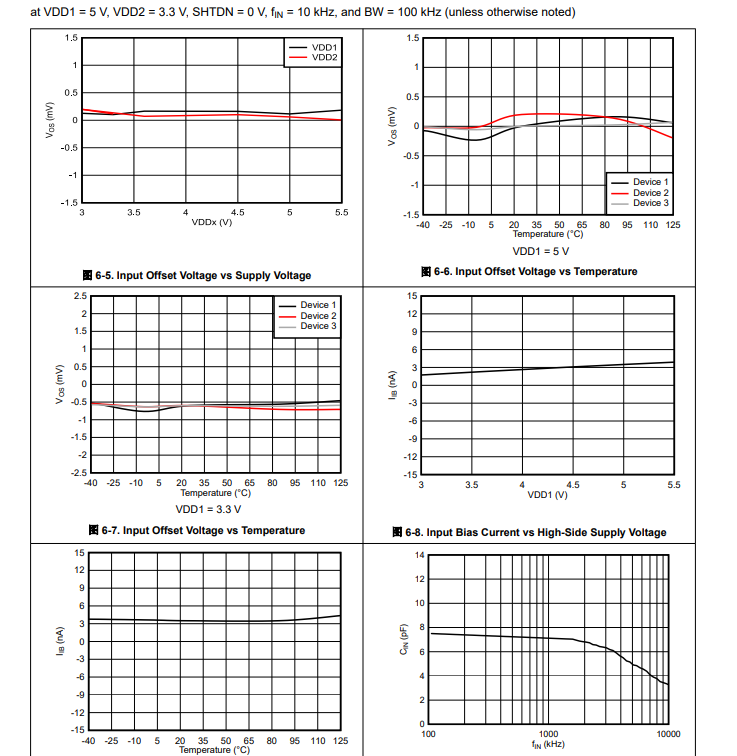

典型特性

方框图

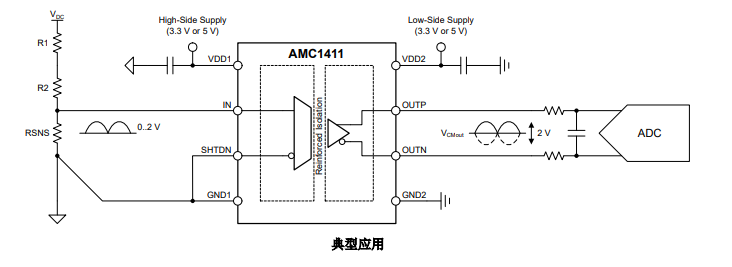

典型应用

应用
• 可用于以下应用的隔离式电压感应：
– 电机驱动器
– 变频器
– 光伏逆变器
– 风力涡轮机逆变器
– 铁路运输系统
