OPA3S328 带集成增益开关的、高速、高精度、低噪

OPA3S328 是一款精密的低电压 CMOS 运算放大器 (op amp)，其集成开关针对灵活的跨阻应用进行了优化。低输入偏置电流和低输入电容允许在低光电流操作 (< 1nA) 下实现高频跨阻增益。OPA3S328 的集成开关、低偏移和轨到轨输出性能可在数十个电流值范围内实现高精度。小封装和集成开关允许可选择的跨阻增益并有助于减小空间受限应用的尺寸。

数据手册：*附件：OPA3S328 带集成增益开关的高速 （40MHz） 高精度 （60µV） 低噪声运算放大器技术手册.pdf

OPA3S328 采用零交叉输入技术，使输入共模范围具有灵活性，可以跨越整个电源电压范围而没有偏移偏差。该器件提供启用-禁用功能，以支持测试和测量中的便携式手持设备应用。禁用时，OPA3S328 输出阻抗通常为 100GΩ，允许使用多个跨阻通道的连线 OR 应用。

特性
• 具有集成开关的精密运算放大器，适用于跨阻应用
• 高带宽：40MHz
• 低失调电压：60µV（最大值）
• 非常低的温漂：1µV/°C（最大值）
• 低输入偏置电流：0.2pA
• 轨至轨输入和输出
• 零交越输入级
• 低电压噪声：10 kHz 时为 6.1nV/√Hz
• 低电流噪声：10kHz 时为 0.125pA/√Hz
• 低泄漏开关：10pA
• 压摆率：30 V/µs
• 静态电流：每通道 3.8 mA
• 关断模式下的电流：30µA
• 关断模式下的输出阻抗：100GΩ
• 单电源电压范围：2.2V 至 5.5V
• 单位增益稳定
• 小型封装：
– 20 导联，3.5mm x 3.5mm VQFN
– 2.0mm x 2.0mm DSBGA

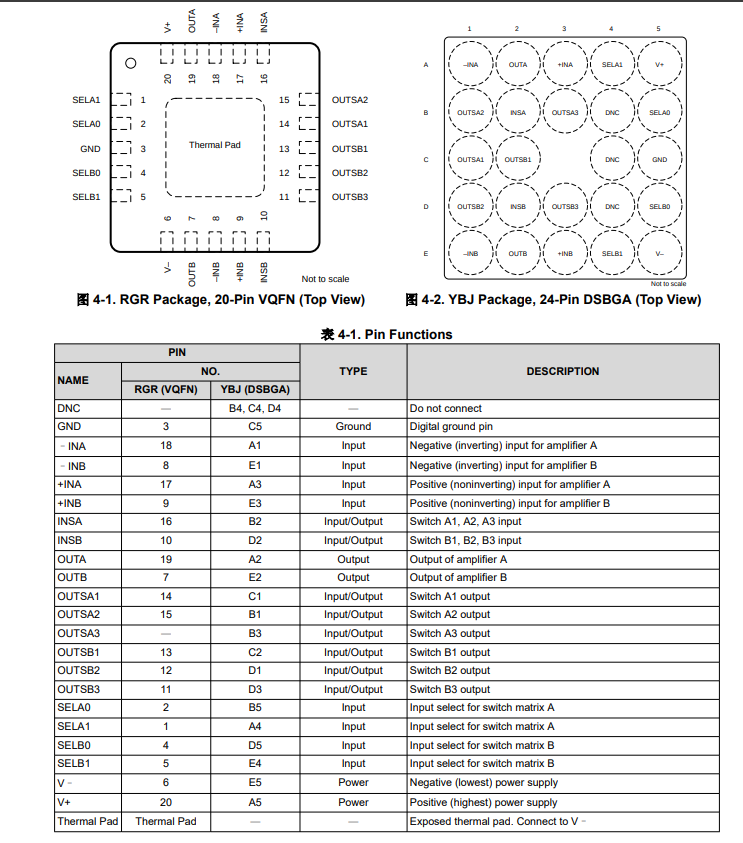

引脚功能和配置

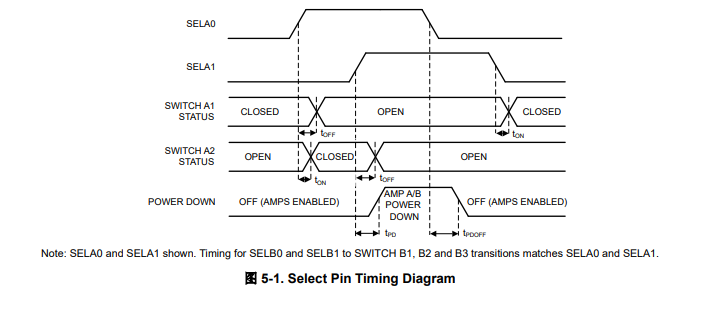

时序图

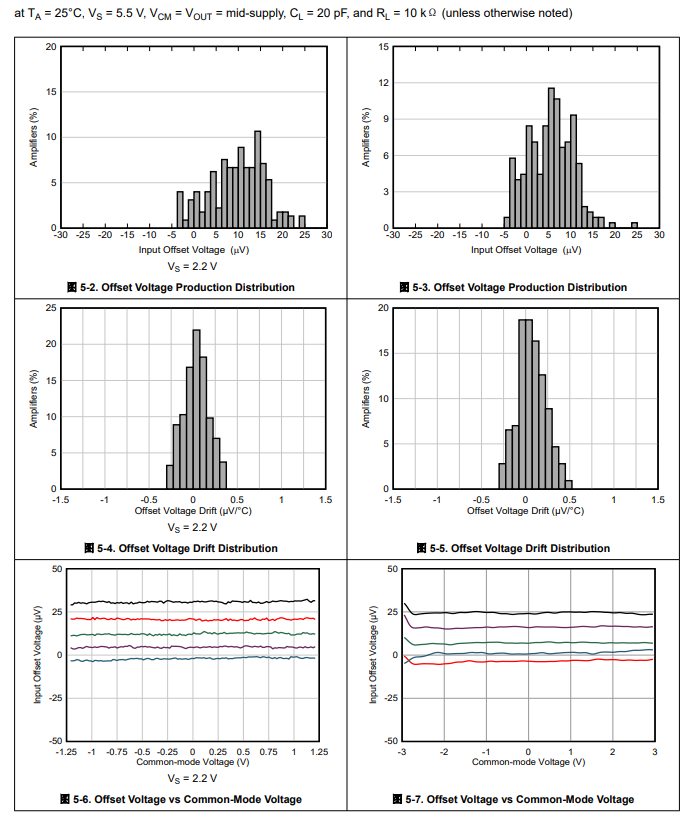

典型特性

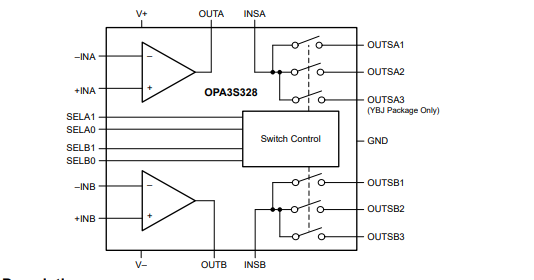

方框图

应用
• 光纤传输数据中心间互连
• 光学模块
• 光纤网络终端装置 (ONT)
• 小型蜂窝基站
• 数字万用表 (DMM)
• 数据采集 (DAQ)

典型应用
OPA3S328设计用于TIA和ADC输入驱动放大器的高速应用。像对于所有运算放大器，可能存在OPA3S328变得不稳定的特定情况。特定的运算放大器电路配置、布局、增益和输出负载是建立时需要考虑的一些因素放大器的工作是否稳定。采用单位增益（1-V/V）缓冲器配置的运算放大器，用于驱动电容性负载比在较高噪声下工作的放大器更容易变得不稳定增益，如图5-29所示。电容性负载与运算放大器输出电阻共同形成极点在降低相位裕度的反馈回路内。相位裕度的退化随着电容性负载增加。在单位增益配置下工作时，OPA3S328保持稳定高达100pF的纯电容性负载。

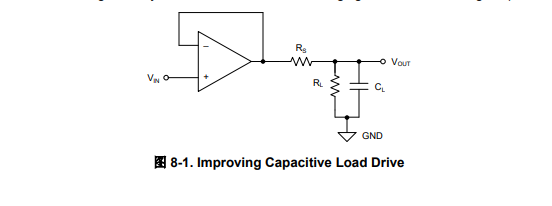

一种提高以单位增益工作的放大器的电容性负载驱动能力的技术配置是插入一个小电阻器（RS），通常为10Ω至50Ω，与输出串联。图8-1显示了这一点技术。该电阻器显著降低了与大电容性负载相关的过冲和振铃。
