TLV3601 具有推挽输出的2.5ns高速轨到轨比较器技术

TLV360x 是一款 325MHz 高速比较器，具有轨到轨输入和 2.5ns 的传播延迟。这两款比较器可快速响应，并具有宽工作电压范围，非常适合激光雷达、测距仪和线路接收器中的窄信号脉冲检测和数据与时钟恢复应用。

数据手册：*附件：TLV3601 具有推挽输出的2.5ns高速轨到轨比较器技术手册.pdf

与替代高速差分输出比较器相比，TLV360x 系列的推挽（单端）输出可以简化 I/O 接口的板对板布线并节省相关成本，同时能够降低功耗。它们可以直接连接下游电路中的大多数现行数字控制器和 IO 扩展器。

TLV3601 采用 5 引脚 SC70 和 SOT23 封装，因此非常适合空间受限的设备，这些设备可从比较器的快速响应时间中受益。 TLV3603(E) 采用 6 引脚 SC70 封装，速度和尺寸与 TLV3601 相同，同时提供可调迟滞控制和锁存功能等附加特性。 TLV3602 是 TLV3601 的双通道版本，采用 8 引脚 VSSOP 和 WSON 封装。

特性

• 快速传播延迟：2.5 ns
• 低过驱动分散：600 ps
• 高切换频率：325 MHz
• 窄脉宽检测功能：1.25ns
• 推挽式输出
• 宽电源电压范围：2.4 V 至 5.5 V
• 输入共模范围超出两个电源轨 200 mV
• 低输入失调电压：±5mV
• 输出端已知启动条件
• TLV3603(E) 具体特性：
  • 可调迟滞控制引脚
  • 锁存功能
• TLV3603E 工作温度范围更宽
  • -55°C 至 125°C
• 封装：TLV3601 (SC70-5)、(SOT23-5)， TLV3603(E) (SC70-6)，TLV3602 (VSSOP-8)、(WSON-8)

引脚功能和配置

时序图

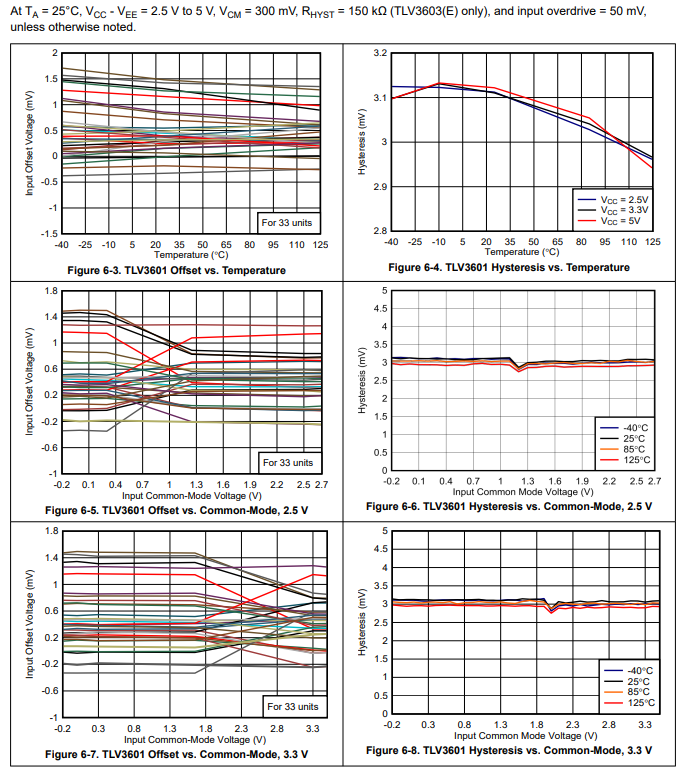

典型特性

功能框图

应用
•激光测距仪
•时钟和数据恢复
•示波器中的高速触发功能
逻辑分析器
•激光雷达中的距离传感
•无人机视觉
•高速差分线路接收器
