TLV3511 具有轨到轨输入的7ns高速比较器技术手册

TLV351x 是具有推挽输出的 5V 单通道和双通道比较器系列。该系列具有出色的速度功率组合，传播延迟为 7ns，整个电源电压范围为 2.7V 至5.5V，每个通道的静态电源电流仅为 1mA。

数据表：*附件：TLV3511 具有轨到轨输入的7ns高速比较器技术手册.pdf

所有器件都包含上电复位 （POR）功能。这可确保输出处于已知状态（输出低电平），直到达到最小电源电压，然后输出才对输入做出响应，从而防止系统上电和断电期间出现错误输出。同样，TLV351x可方便地采用标准引线式和无引线封装，具有轨到轨输入、低失调电压和大输出驱动电流等特性。这些特性再加上快速响应时间，使得比较器非常适合用于电流检测、过零检测以及精度和速度至关重要的各种其他应用。所有器件可在-40°C 至 125°C 的宽工作温度范围内运行。

特性
传播延迟：6ns
• 高切换频率：180MHz
• 宽电源电压范围：2.7V 至 5.5V
• 输入失调电压：+/-1mV（典型值）
• 低电源电流：每通道 1.1mA
• 输入电压范围超过任一电源轨 300mV
• 内部迟滞：2.3mV
• 上电复位可提供已知的启动条件
• 推挽式输出
• 温度范围：-40°C 至 +125°C

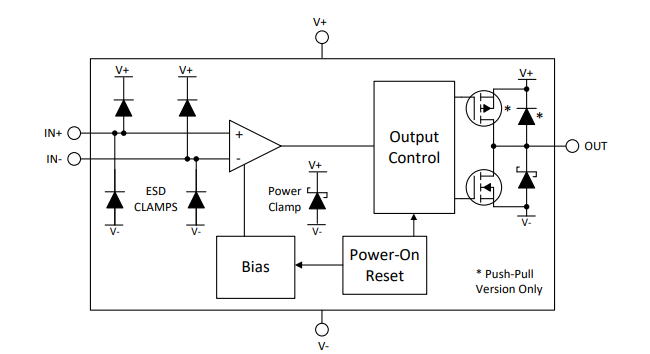

方框图

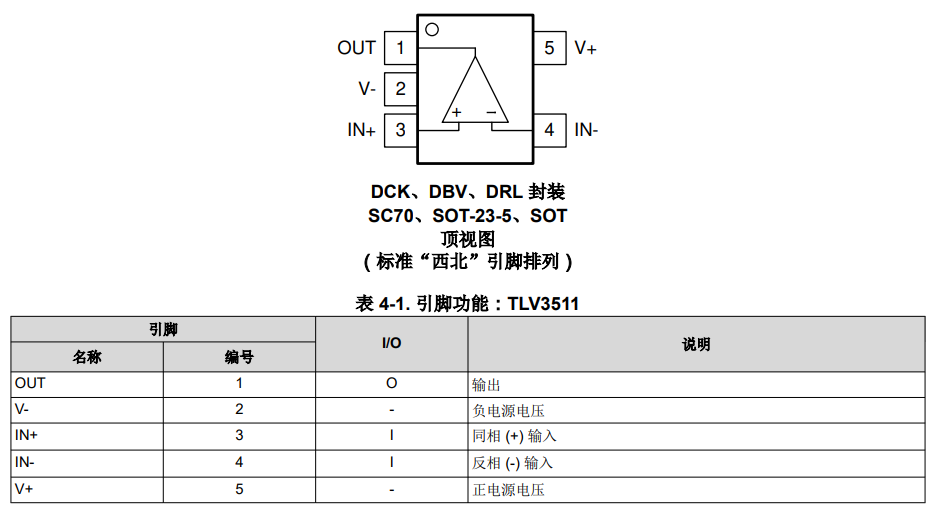

引脚配置和功能

应用领域

TLV3511的高速、高精度和低功耗特性使其成为多种应用场景的理想选择，包括但不限于：

1. 电机驱动诊断和监测 ：用于电机驱动系统的故障检测和性能监测。
2. 伺服驱动器控制模块 ：作为伺服驱动器中的关键组件，用于精确控制电机的位置和速度。
3. 医疗与保健 ：在医疗设备中用于信号处理和监测，确保设备的准确性和可靠性。
4. 现场变送器和传感器 ：用于将传感器信号转换为数字信号，便于后续处理和分析。

使用注意事项

1. 工作温度范围 ：TLV3511可在-40°C至+125°C的宽工作温度范围内正常工作，但在极端温度条件下使用时需注意性能变化。
2. 输入信号范围 ：确保输入信号在比较器的输入电压范围内，以避免损坏比较器或导致不准确的结果。
3. 电源稳定性 ：为确保比较器的稳定性和精度，建议使用稳定的电源电压源。
