LMH13000 高速输出电流驱动器技术手册

LMH13000是一款电压控制型电流源，能够实现精确的电流控制。该器件支持快速的上升和下降时间（小于1纳秒），适用于脉冲电流输出应用。通过VSET引脚进行精确的电流控制，可以调整负载电流，以补偿因温度和老化而产生的变化。LMH13000根据频率、占空比和热耗散的不同，支持高达1A的连续电流或5A的脉冲电流。

数据表：*附件：LMH13000 高速输出电流驱动器数据手册.pdf

LMH13000采用德州仪器（TI）专利的HotRod™封装。该封装消除了内部键合线，有助于在高电流路径中实现极低的电感，从而使设计能够实现更快的电流上升和下降时间。集成的热关断功能可在芯片温度过高时保护芯片。LVDS输入（EP和EN）可控制输出电流的导通时间、频率和占空比。LMH13000的工作电压范围为3V至5.5V，指定的环境温度范围为-40°C至+125°C（最大芯片温度为150°C）。

特性
可调电流控制：50mA至5A
支持连续和脉冲操作
持续电流：50mA至1A
脉冲电流：50mA至5A
上升时间（tr）：1ns上升时间
脉冲串：高达250MHz
低电流和高电流模式
IOUT的18V容差
支持LVDS、TTL、CMOS逻辑
宽电源电压：3V至5.5V

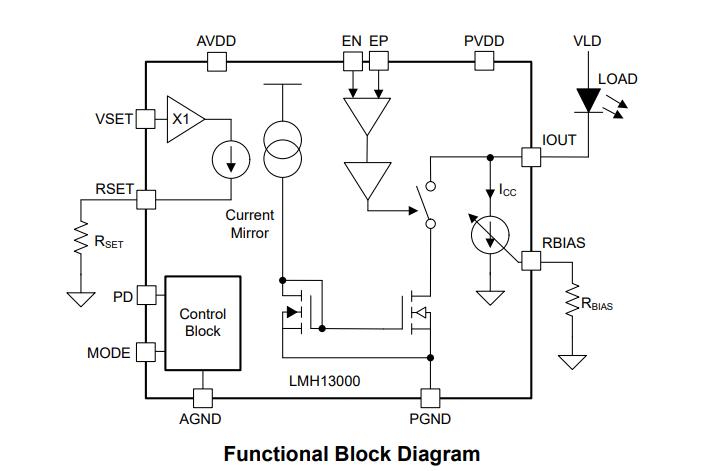

功能方框图

应用场景

LMH13000适用于各种需要高速电流控制的场景，如：

1. 通信领域 ：用于高速数据传输线路中的电流控制，提高信号传输的稳定性和可靠性。
2. 工业自动化 ：在伺服驱动器、步进电机控制器等自动化设备中，实现精确的电流控制，提高设备的运行精度和效率。
3. 医疗设备 ：在医疗电子设备中，用于控制电流的大小和方向，确保设备的精确性和安全性。

使用注意事项

1. 电源管理 ：确保电源电压在规定的范围内，避免过高或过低的电压对驱动器造成损害。
2. 散热处理 ：在使用过程中，要注意散热处理，避免长时间高负荷工作导致驱动器过热。
3. 输入信号 ：输入信号应保持稳定和准确，避免波动过大的信号对电流控制产生影响。
