TLV1831 双通道、高速高电压推挽比较器技术手册

TLV183x 和 TLV184x 是工作电压高达 40V 的高速比较器。该比较器提供轨到轨输入以及推挽或开漏输出选项。这些特性与 65ns 传播延迟相结合，使得该系列非常适合高速电流检测和电压保护应用。

数据手册：*附件：TLV1831 双通道、高速高电压推挽比较器技术手册.pdf

所有器件都包括上电复位 (POR) 特性，可确保输出处于已知状态，直到达到最低电源电压。一旦达到此电压，输出就会响应输入，从而防止系统上电和断电期间出现错误输出。

TLV183x 比较器具有推挽输出级，专为需要在上升和下降输出响应之间保持对称性的应用而设计。TLV184x 比较器具有开漏输出级，因此适用于电平转换。

特性

• 宽电源电压范围：2.7V 至 40V
• 65ns 传播延迟
• 低电源电流：每通道 75µA
• 轨到轨输入
• 低输入失调电压：500µV
• 上电复位 (POR) 可提供已知的启动条件
• 推挽输出选项 (TLV183x)
• 开漏输出选项 (TLV184x)
• 双电源选项
• 温度范围：-40°C 至 +125°C

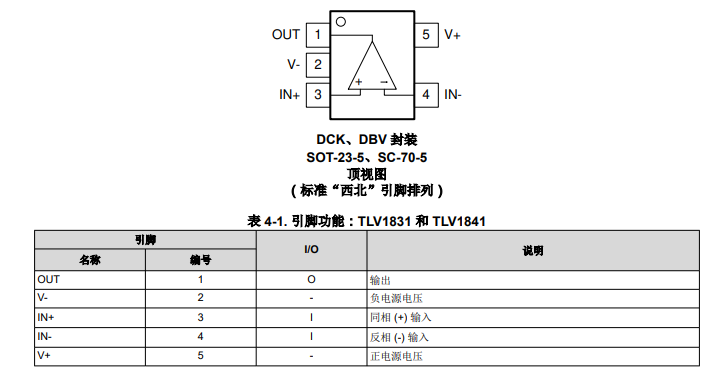

引脚配置和功能

应用曲线

布局示例

应用
• 电机驱动器
• 电器
• 电网基础设施
• 工厂自动化和控制
• 牵引逆变器
