AMC0311D-Q1 具有差分输出的汽车级2V输入增强型隔离

AMC0x11D-Q1 是一款精密的电隔离放大器，具有 2V 高阻抗输入和固定增益差分输出。高阻抗输入针对与高阻抗电阻分压器或具有高输出电阻的其他电压信号源的连接进行了优化。

数据手册：*附件：AMC0311D-Q1 具有差分输出的汽车级2V输入增强型隔离放大器技术手册.pdf

隔离栅将在不同共模电压电平下运行的系统器件隔开。该隔离栅抗电磁干扰性能极强。该隔离栅经过认证，可提供高达 5kVRMS 的增强型隔离（DWV 封装）和高达 3kVRMS 的基础型隔离（D 封装）(60s)。

AMC0x11D-Q1 输出与输入电压成正比的差分信号。差分输出对接地漂移不敏感，这使得可以将输出信号进行远距离传输。

AMC0x11D-Q1 器件采用 8 引脚、宽体和窄体 SOIC 封装，额定温度范围为 –40°C 至 +125°C。

特性

• 符合面向汽车应用的 AEC-Q100 标准：

  • 温度等级 1：–40°C 至 +125°C，TA

• 线性输入电压范围：-0.1V 至 2V

• 高输入阻抗：1GΩ（典型值）

• 电源电压范围：

  • 高侧 (VDD1)：3.0V 至 5.5V
  • 低侧 (VDD2)：3.0V 至 5.5V

• 固定增益：1V/V

• 差分输出

• 低直流误差：

  • 失调电压误差：±1.5mV（最大值）
  • 失调电压温漂：±10µV/°C（最大值）
  • 增益误差：±0.25%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
  • 非线性度：0.05%（最大值）

• 高 CMTI：50V/ns（最小值）

• 低 EMI：符合 CISPR-11 和 CISPR-25 标准

• 隔离等级：

  • AMC0211D-Q1：基础型隔离
  • AMC0311D-Q1：增强型隔离

• 安全相关认证：

  • DIN EN IEC 60747-17 (VDE 0884-17)
  • UL1577

  引脚配置和功能

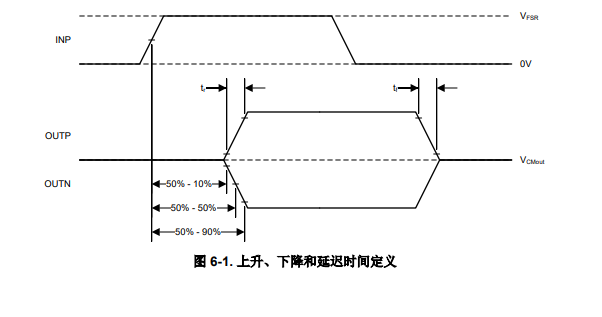

时序图

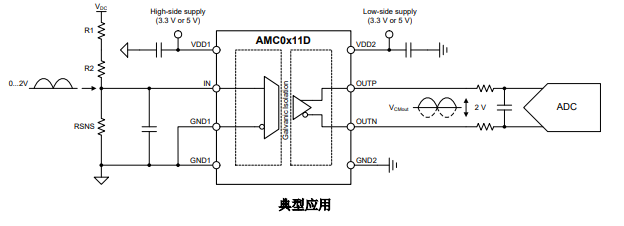

典型应用

应用
• 牵引逆变器
• 车载充电器
• 直流/直流转换器
