TLV3231-Q1 具有轨到轨输入的20ns高速比较器技术手

TLV323x-Q1 是具有推挽输出的 5V 单通道和双通道比较器系列。该系列具有出色的速度功率组合，传播延迟为 20ns，整个电源电压范围为 2.7V 至 5V，每个通道的静态电源电流仅为 200µA。所有器件可在 -40°C 至 125°C 的宽工作温度范围内运行。

数据手册：*附件：TLV3231-Q1 具有轨到轨输入的20ns高速比较器技术手册.pdf

特性

• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
  • 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C2B
• 传播延迟：20ns
• 输入失调电压：最高 +/-4mV
• 低电源电流：每通道 200µA
• 输入电压范围超过任一电源轨 100mV
• 内部迟滞：1.55mV
• 上电复位可提供已知的启动条件（仅限双通道）
• 推挽式输出

引脚配置和功能

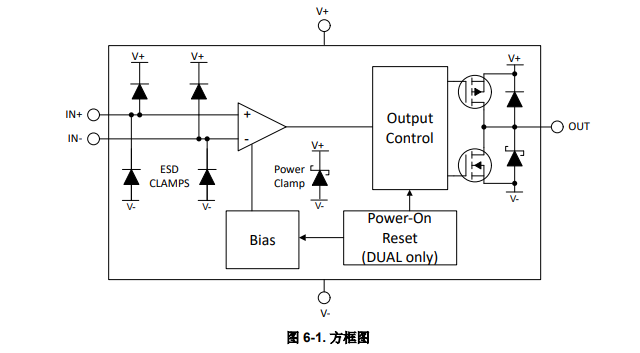

功能方框图

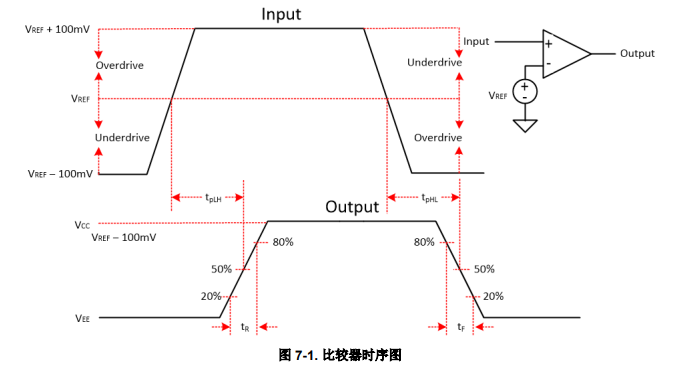

时序图

应用
• 远程信息处理 eCall
• 汽车音响主机
• 仪表组
• 车载充电器 (OBC) 和无线充电器

典型应用
下图显示了一个使用高速比较器的简单低侧电流检测电路。由于此设计不使用放大器，因此响应时间仅受比较器传播延迟的限制。由于具有更短的响应时间，当速度比精度更重要时，该设计非常适合用于短路检测。当分流电阻器上的电压达到由 R1 和 R2 确定的临界过流阈值时，比较器输出改变状态。
