OPA2891 180MHz、0.95nV√Hz，超低总谐波失真的双通道

OPA891 和 OPA2891 (OPAx891) 是超低电压噪声、高速电压反馈放大器，非常适合需要低电压噪声的应用（包括通信和成像）。单通道放大器 OPA891 和双通道放大器 OPA2891 可提供卓越的交流性能，带宽为 140MHz，增益 (G) = 2V/V，压摆率为 105V/µs，稳定时间为 70ns (0.1%)。OPAx891 具有稳定的单位增益以及 180MHz 的带宽。这些放大器具有 200mA 的高驱动能力，每个通道只消耗 7.5mA 的电源电流。OPAx891 在 f = 1MHz 时的总谐波失真 (THD) 为 –100dBc，并具有 0.95nV/√Hz 的超低噪声，专为需要低失真和低噪声的应用（例如缓冲模数转换器）而设计。

数据手册：*附件：OPA2891 180MHz、0.95nV√Hz，超低总谐波失真的双通道运算放大器技术手册.pdf

特性
超低 0.95nV/√Hz 电压噪声
• 高速：
– 180MHz 单位带宽增益积
– 增益为 2V/V (–1V/V) 时的带宽为 140MHz
– 105V/μs 压摆率
• 极低失真
– THD = -91dBc（f = 1MHz，RL = 150Ω）
– THD = -100dBc（f = 1MHz，RL = 1kΩ）
– THD+N = –137dBc（f = 1kHz，BW = 80kHz）
• 25°C 时具有 0.2mV（典型值）和 1mV（最大值）
的低输入失调电压
• 200mA 输出电流驱动（典型值）
• ±4.5V 至 ±18V 的典型工作电压范围
• OPA891 上的失调电压归零引脚

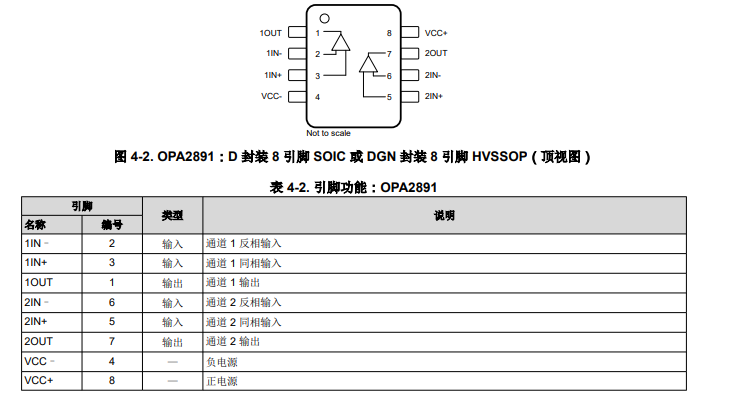

引脚配置和功能

典型特性

功能方框图

典型应用
图 7-4 详细说明了示例系统，其中包括一个 ADC (ADS8411)、一个驱动运算放大器 (OPA891)、一个多路复用器(TS5A3159)、一个交流电源、一个直流电源以及两个驱动运算放大器。
驱动放大器 OPA1 和 OPA2 显示为两个 OPA891 放大器。或者，使用单个 OPA2891 来节省成本和布板空间。这些运算放大器的作用是使输入源为电路的其余部分提供低阻抗。此外，为了保持信号保真度，这些运算放大器必须具有低噪声和低失真。第三个 OPA891 在图 7-4 中标记为 OPA3，用于保持开关速度并驱动 ADC。ADC 之前的无源带通滤波器可减少不必要的噪声。
