TL103WB 具有内部基准的双路、36V/1.2MHz低失调电压

TL103Wx 器件结合了一个双路运算放大器和一个固定电压基准的构建块，两者通常用于开关模式和线性电源的控制电路。OP AMP1 的同相输入在内部连接到固定的 2.5V 基准，而 OP AMP2 是两个输入均未使用的独立放大器。

数据手册：*附件：TL103WB 具有内部基准的双路、36V、1.2MHz 低失调电压运算放大器技术手册.pdf

升级的 TL103WB 具有更优的特性，例如更宽的电源电压范围（高达 36V）、更低的电源电流（275µA/放大器）和更严格的电压调节。这种调节可以通过运算放大器的低失调电压（典型值为 0.3mV）和电压基准的严格容差（25°C 时为 0.44%，运行温度范围内为 1.04%）来实现。

TL103WB 具有 –40°C 至 125°C 的宽温度范围。

特性
• 全新的 TL103WB 是 TL103W 和 TL103WA 的引脚
兼容型升级版本
• 改进了 B 版本放大器的规格：
– 电源电压范围：3V 至 36V
– 最大输入失调电压低：±2mV (25°C) 和 ±2.5mV
（在整个温度范围内）
– 增益带宽：1.2MHz
– 总电源电流：550μA
– EMI 抑制：集成射频和 EMI 滤波器
– 温度范围：-40°C 至 125°C
• 改进了 B 版本基准的规格：
– 固定 2.5V 基准
– 严格的容差，最大值为 0.44% (25°C) 和 1.04%
（在整个温度范围内）
– 宽灌电流范围：
0.2mA（典型值）至 100mA

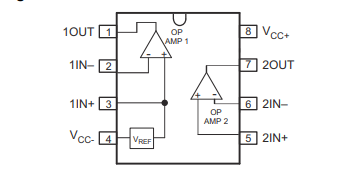

引脚功能和手册

典型特性

功能方框图

应用
• 电池充电器
• 开关模式电源
• 线性电压调节
• 数据采集系统
• 精密恒流阱

典型应用
