LMH32401-Q1 汽车级可编程增益差分输出高速跨阻放

LMH32401-Q1 器件是一款汽车类、可编程增益、单端输入转差分输出跨阻放大器，适用于光检测和测距（激光雷达）应用。

数据手册：*附件：LMH32401-Q1 汽车级可编程增益差分输出高速跨阻放大器技术手册.pdf

可以为 LMH32401-Q1 配置 2kΩ 或 20kΩ 增益。 LMH32401-Q1 具有 1.5V PP 的输出摆幅，可驱动 100Ω 负载。

LMH32401-Q1 具有集成的 100mA 电流钳位，可保护放大器，使其在出现过载输入时能迅速恢复正常。此外， LMH32401-Q1 还具有集成的环境光消除电路。为了节省布板空间并降低系统成本，可使用此电路代替光电二极管 (PD) 或雪崩光电二极管 (APD) 与放大器之间的交流耦合。当需要直流耦合时，可以禁用环境光消除电路。

为了在不使用放大器时节省功耗， LMH32401-Q1 通过 EN 引脚提供低功耗模式。当放大器处于低功耗模式时，输出引脚处于高阻抗状态。此功能允许多个 LMH32401-Q1 放大器多路复用到单个 ADC 中， EN 控制引脚将用作多路复用器选择功能。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：–40°C 至 +125°C，TA
• 集成的可编程增益：2kΩ 或 20kΩ
• 增益 = 2kΩ、CPD = 1pF 时的性能：
– 带宽：450 MHz
– 输入参考噪声：250nARMS
– 上升和下降时间：0.8ns
• 增益 = 20kΩ、CPD = 1pF 的性能：
– 带宽：275 MHz
– 输入参考噪声：49nARMS
– 上升和下降时间：1.3ns
• 集成式环境光消除
• 集成式 100mA 保护钳位
• 集成式输出多路复用器
• 宽输出摆幅：1.5 V VPP
• 静态电流：30mA
• 封装：16 引脚可湿性侧面 VQFN

引脚功能和配置

功能方框图

应用
• 机械扫描激光雷达
• 固态扫描激光雷达
• 工业机器人激光雷达
• 智能弹药

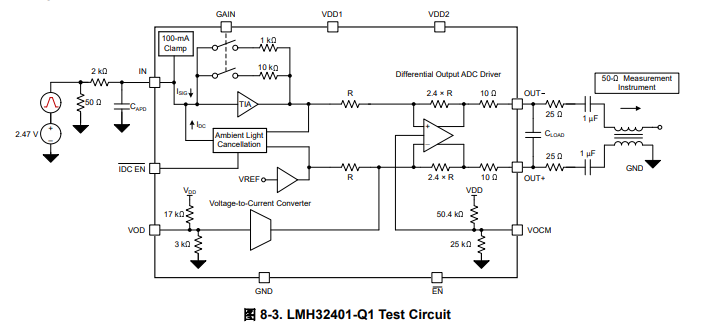

典型应用
