TLV1821-Q1 具有开漏输出的汽车类、单通道、微功耗

TLV181x -Q1 和 TLV182x -Q1 是一个 汽车级 40V 单通道、双通道和四通道比较器系列，具有多个输出选项。该系列提供具有推挽或开漏输出选项的轨至轨输入。该系列具有出色的速度功率组合，传播延迟为 420ns，整个电源电压范围为 2.4V 至 40V，每个通道的静态电源电流仅为 5µA。

数据手册：*附件：TLV1821-Q1 具有开漏输出的汽车类、单通道、微功耗高压比较器技术手册.pdf

所有器件都包含上电复位 (POR) 功能。这可确保输出处于已知状态，直到达到最小电源电压，然后输出才对输入做出响应，从而防止系统上电和断电期间出现错误输出。

TLV181x -Q1 比较器具有推挽式输出级，能够灌/拉毫安级电流，同时可对 LED 进行控制或驱动容性负载（例如 MOSFET 栅极）。

TLV182x -Q1 比较器具有开漏输出级，可在独立于比较器电源电压的情况下上拉至 40V。

特性
• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度等级 1：-40°C 至 125°C 的环境工作温
度范围
– 器件 HBM ESD 分类等级 2
– 器件 CDM ESD 分类等级 C3
• 2.4V 至 40V 宽电源电压范围
• 每通道的低静态电流为 5μA
• 轨到轨输入
• 已知启动的上电复位 (POR)
• 低输入失调电压 500µV
• 420ns 典型传播延迟
• 推挽输出选项 (TLV181x-Q1)
• 开漏输出选项 (TLV182x-Q1)
• 提供功能安全型
– 可提供用于功能安全系统设计的文档

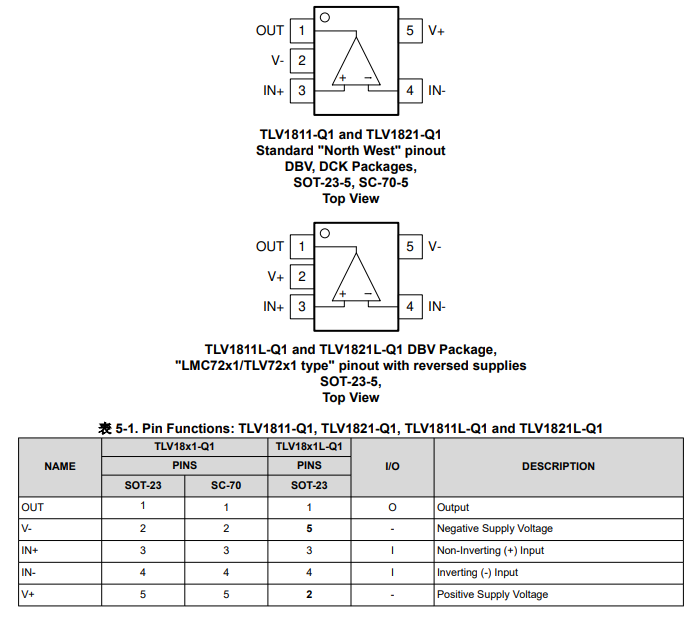

引脚功能和配置

典型特性

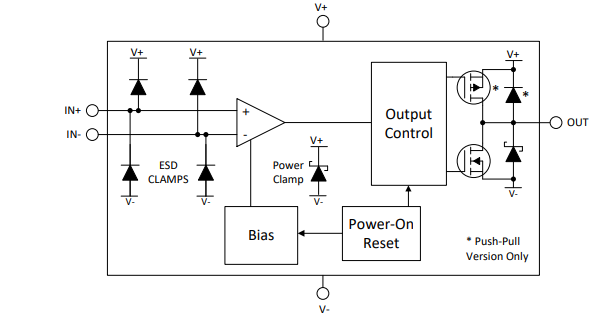

功能方框图

应用
• HEV/EV 和动力总成
• 信息娱乐系统与仪表组
• 车身控制模块
