OPA814 600MHz、高精度、单位增益稳定、FET输入运算

OPA814 是一款单位增益稳定的电压反馈运算放大器，适用于高速、高精度和宽动态范围的应用。

数据手册：*附件：OPA814 600MHz、高精度、单位增益稳定、FET输入运算放大器技术手册.pdf

OPA814 具有一个低噪声结型栅场效应管 (JFET) 输入级，该输入级具有 250MHz 的宽增益带宽和 6V 至 12.6V 的电源电压范围。当在高速数字转换器、有源探头及其他测试和测量应用中用作高阻抗缓冲器时，750V/µs 的快速压摆率可实现大信号宽带宽和低失真。

OPA814 提供 ±250µV 的超低输入失调电压和 ±3.5µV/°C 的失调电压温漂。皮安级输入偏置电流和低输入电压噪声 (5.3nV/√ Hz) 相结合，使得 OPA814 十分适合在光学测试和通信设备以及医疗和科学仪器中用作宽带跨阻放大器。

OPA814 采用 8 引脚 SOIC 封装。此器件可在 -40°C 至 +85°C 的工业温度范围内正常运行。

特性
• 高带宽：
– 增益带宽积：250MHz
– 带宽 (G = 1V/V)：600MHz
– 大信号带宽 (2VPP)：200MHz
– 压摆率：750 V/µs
• 高精度：
– 输入失调电压：250μV（最大值）
– 输入失调电压温漂：3.5μV/°C（最大值）
• 输入电压噪声：5.3nV/√Hz
• 输入偏置电流：2pA
• 低失真（RL = 100Ω，VO = 2VPP）：
– 10MHz 时的 HD2、HD3：–75dBc、–85dBc
• 电源电压范围：6V 至 12.6V
• 电源电流：16mA
• 性能提升至 OPA656

引脚配置和功能

典型特性

功能方框图

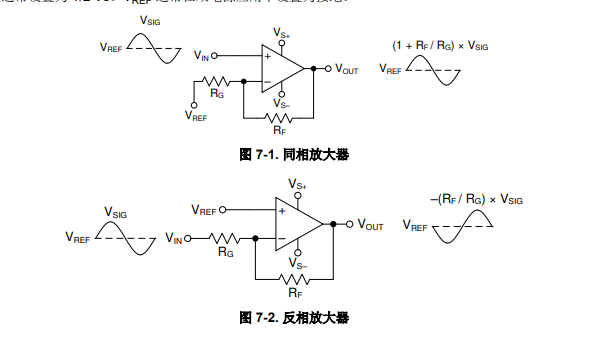

OPA814 是一款具有两个高阻抗输入和一个低阻抗输出的传统电压反馈运算放大器。图 7-1 和图 7-2 显示了该器件支持的两个标准放大器配置示例。基准电压 (VREF) 电平会改变每个配置的直流工作点，在单电源操作中，直流工作点通常设置为 1/2 Vs。VREF 通常在双电源应用中设置为接地。

应用
• 高速数据采集 (DAQ)
• 有源探头
• 示波器
• 光学通信模块
• 测试和测量前端
• 医学和化学分析器
• 光学时域反射法 (OTDR)

典型应用

OPA814 器件具有宽、大信号带宽和高压摆率以及高输入阻抗，因此是数据采集系统的理想选择。OPA814 器件具有修整的直流精度，因此可直接用作需要低失调电压和失调电压漂移的前端放大器。
