运算放大器基础知识

本技术简介简要介绍运算放大器、其功能和一些基本应用概念。它是为刚接触这门学科的人准备的…

附件：*附件：TB514： 运算放大器基础知识.pdf

运算放大器是一种信号放大器，具有100000到1000000范围内的高DC增益。放大器有三个信号引脚:
正或同相信号输入(IN+)负或反相信号输入(IN-)信号输出(OUT)在整个技术简介中，假设运算放大器是理想的，意思是:两个输入都具有无穷大的输入阻抗，因此没有输入电流流入其中。输出阻抗为零，因此提供无穷大的电流驱动.

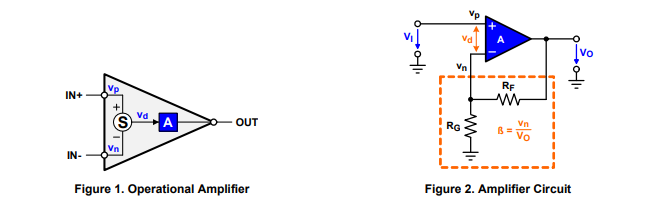

图1显示了运算放大器的内部信号流。

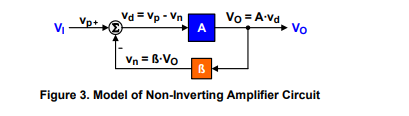

运算放大器从不作为独立器件使用，而是需要一个额外的分压器，将一小部分输出电压耦合回负输入端(图2)。分压器的衰减称为反馈因子β。这个因素很重要，因为它决定了放大器电路的总增益。使用图1所示的运算放大器内部结构，将图2中的电路转换成信号流模型，就可以证明这一点。由此得到的模型是一个同相放大器电路，因为输入电压施加于同相输入端(第2页的图3 )。

虽然前面部分使用同相放大器概述了一些基本的运算放大器概念，但本部分仅侧重于推导其输出电压方程以供实践使用。注意，为清晰起见，输入和输出电压的信号地已被省略。
