READ2302和ISL28134的高增益复合放大器设计应用笔记

具有高信号增益的工业信号调理器通常使用复合放大器。复合放大器是一种放大器，其设计由高精度和高速或快速转换运算放大器 （op-amp） 组成。与单个运算放大器相比，复合设计的一些性能改进包括低输出偏移（尤其是在高增益时）、高增益精度、增加的信号带宽以及大输出信号的低失真。

下载：*附件：READ2302和ISL28134的高增益复合放大器设计应用笔记.pdf

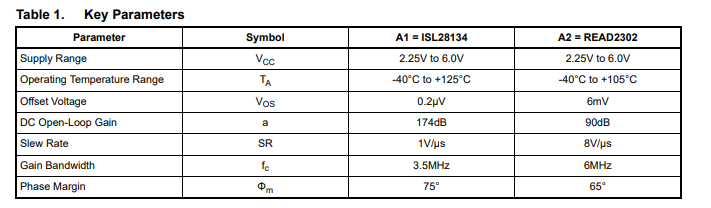

本应用笔记讨论了使用精密运算放大器 ISL28134 和快速转换运算放大器 READ2302 的复合放大器的设计。表 1 列出了两种放大器的关键参数。

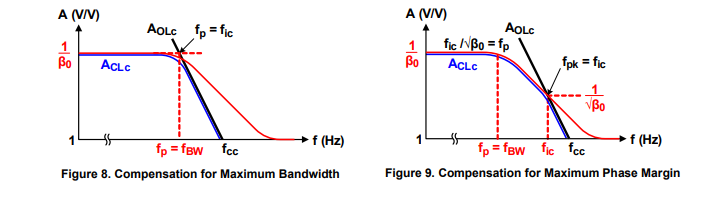

图 7 中的这些频率 - 相位关系允许两种相位补偿选项：一种旨在实现最大带宽，另一种用于建立最大相位裕量。图 8显示了这两个选项

虽然有多种使用不同稳定技术的复合放大器设计，但这里讨论的设计使用反馈相位补偿。它是更简单的补偿技术之一，主要应用于高增益应用。
复合放大器将精密运算放大器的直流性能与快速回转或高速运算放大器的交流性能相结合。
