HA-2525 20MHz、高转换速率、无补偿、高输入阻抗、

简介

HA-2520、HA-2522、HA-2525由一系列运算放大器组成，在转换速率、带宽和建立时间方面提供了无与伦比的规格组合。这些介质隔离放大器在大于 3的闭环增益下进行控制，无需外部补偿。此外，这些高性能元件还提供低失调电流和高输入阻抗。这些放大器的 120V/μs 转换速率和 200ns （0.2%） 建立时间使其成为脉冲放大和数据采集设计的理想元件。这些器件是射频和视频电路的宝贵元件，需要高达 20MHz 的增益带宽和 2MHz的功率带宽。对于精确的信号调节设计，HA-2520、HA-2522、HA-2525 卓越的动态规格与 10nA 偏移电流、100MΩ输入阻抗和偏移微调功能相辅相成。

下载：*附件：HA-2525 20MHz、高转换速率、无补偿、高输入阻抗、运算放大器应用笔记.pdf

特性

高转换速率：120V/μs

快速建立时间：200ns

全功率带宽：2MHz

增益带宽 （AV ≥ 3）：20MHz

高输入阻抗：100MΩ

低失调电流：10nA

用于单位增益功能的补偿引脚

提供无铅 PDIP（符合 RoHS 标准）

数据采集系统

射频放大器

视频放大器

信号发生器

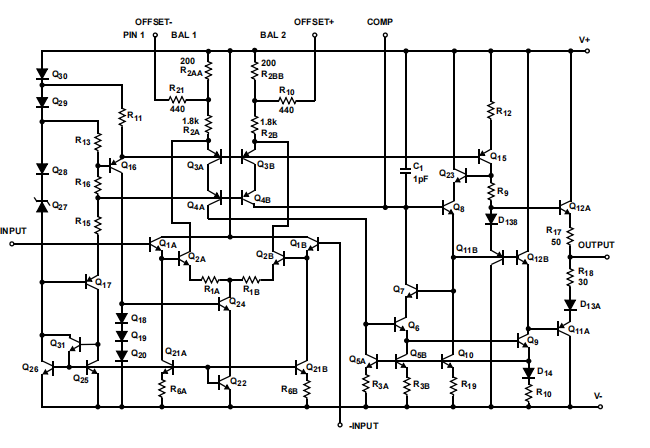

示意图
