ICL7621双通道/四通道、低功耗CMOS运算放大器应用

概述
ICL761X/762X 系列是单片 CMOS 运算放大器系列。这些器件为设计人员提供了在低电源电压和可选静态电流下的高性能作。当需要超低输入电流和低功耗时，它们是理想的设计工具。基本放大器将在 ±1V 至 ±8V 的电源电压范围内工作，并且可以由单节锂电池供电。输出摆幅范围在电源电压的几毫伏范围内。这些放大器的静态电源电流在出厂时设置为 100μA。这导致每个放大器的功耗低至 200μW。特别重要的是极低 （1pA） 的输入电流，输入噪声电流为 0。01pA/√ Hz，和 1012Ω 输入阻抗。这些特性优化了非常高的源阻抗应用的性能。输入受到内部保护。输出受到全面保护，可防止对地或任一电源短路。由于功耗低，结温上升和漂移非常低。利用这些功能的应用可能包括稳定的仪器、延长使用寿命的设计或高密度封装。
数据表：*附件：ICL7621低功耗CMOS运算放大器应用笔记.pdf
特性

• 宽工作电压范围 ±1V 至 ±8V
• 高输入阻抗 10^12^Ω
• 输入电流低于 BIFET 1pA （典型值）
• 输出电压摆幅 V+ 和 V-
• 提供 Duals（单 ICL7611）
• 许多标准运算放大器的低功耗替代品

应用

• 便携式仪器
• 电话耳机
• 助听器/麦克风放大器
• 仪表放大器
• 医疗器械
• 高阻抗缓冲器
  引脚功能图

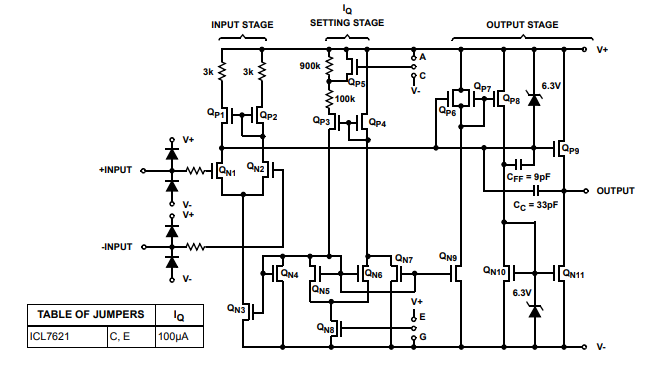

  功能框图
