圣邦微电子SGM819SxQ车规级看门狗定时器电路特性

SGM819SxQ 是一款独立的看门狗定时器电路，它可以帮助防止因硬件故障（例如外围设备错误、总线占用）或软件故障（例如循环中无限执行的代码）导致的系统故障。

该器件配备了 WDI 输入和 nWDO 输出。在正常操作中，WDI 会在设定的超时周期（称为 tWD）内切换，以清除看门狗定时器。如果发生错误事件且看门狗定时器未能在 tWD 周期内被重置，nWDO 将被激活，发出警报信号。

SGM819SxQ 设有一个使能引脚（nEN），用于控制设备的看门狗功能。要启用看门狗功能，可以将 nEN 引脚连接到 GND 或使其悬空，该引脚已内置下拉电阻。

此外，该器件符合 AEC-Q100 标准 (Automotive Electronics Council (AEC) standard Q100 Grade 1)，适用于汽车应用。

SGM819SxQ 采用绿色 SOT-23-5 封装，并能在 -40℃ 至 +125℃ 的温度范围内稳定运行。

数据手册免费下载：

*附件：SGM819SxQ.pdf

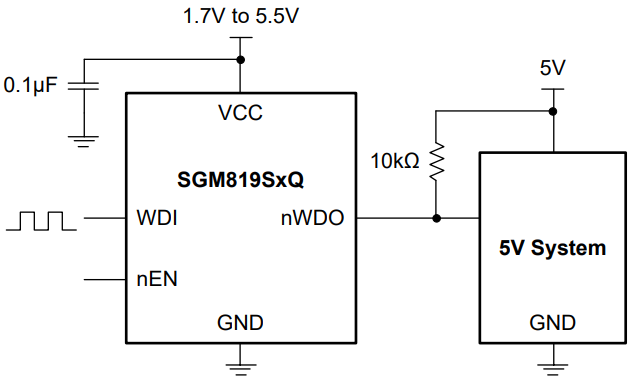

图 1 SGM819SxQ 典型应用电路

此外，圣邦微电子同步推出 SGM819SxQ 的工业级版本—SGM819S

特性

• 符合 AEC-Q100 汽车应用标准
  器件温度等级 1
  TA = -40℃ 至 +125℃
• 电流消耗：3.5μA（典型值）
• 六个可选看门狗超时周期：3.4ms、6.8ms、108.8ms、1.7s、7.0s 和 27.9s
• 两个可选看门狗活动时间：27.2ms 和 217.6ms
• 看门狗定时器精度：±20%
• 低电平有效使能输入
• 开漏 nWDO 输出
• 采用绿色 SOT-23-5 封装

应用

汽车应用
工业设备
电信
安全应用
网络
医疗设备
UPS 系统
