MP2643数据手册#第三代双电芯、2A、双向主动均衡

MP2643 是一款高度集成的双向主动均衡芯片，它可以通过高达 2A 的电流传输能力对电池包中相邻两节串联电芯（锂离子、锂聚合物或磷酸铁锂(LFP 或LiFePO4)）的电量进行重新分配。MP2643规避了通过被动均衡来耗散能量的方案，有效地在电芯之间移动电荷，最大限度地缩短均衡时间并减少热量的产生。MP2643还可以补偿电芯容量的不匹配，以延长电池运行时间。
*附件：MP2643数据手册.pdf

通过组合多个 MP2643 器件，主动均衡可扩展至任意数量的串联电芯，实现电池组内任意电芯之间的电荷重新分配。

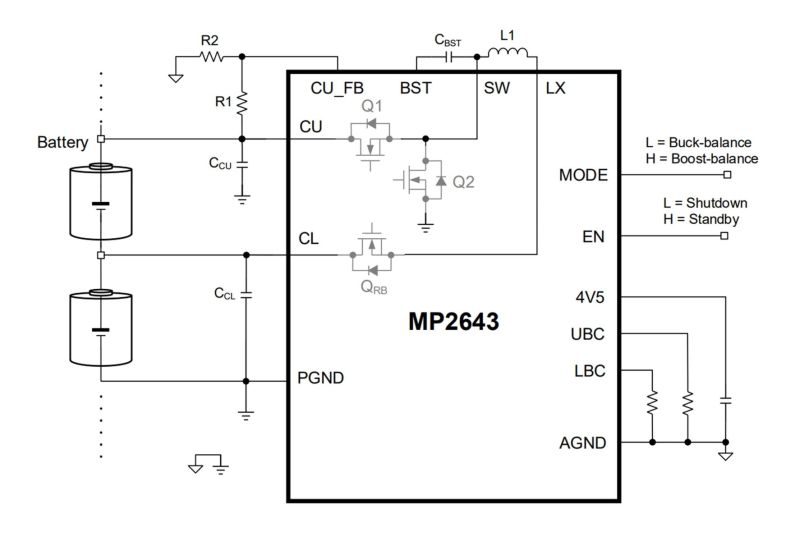

MP2643 采用两种工作模式来均衡相邻的电芯：降压均衡模式和升压均衡模式。在降压均衡模式下，MP2643 将能量从上部电池 (CU)传输到下部电池 (CL)；在升压均衡模式下，MP2643 将能量从下部电池 (CL) 传输到上部电池 (CU)。为确保安全运行，MP2643还提供 CL 和 CU 过压保护 (OVP)、欠压保护 (UVP) 和过温关断保护。

MP2643 采用 QFN-26 (4mmx4mm) 封装。

产品特性和优势

• 宽工作电压范围，兼容磷酸铁锂电池：
• 2.4V 最小电池电压 (V CELL )
• 4.35V 最大 VCELL
• 低静态电流 (I Q )
  • CU 引脚 I Q ：12μA
  • CL 引脚 I Q ：1μA
• 降压均衡模式：
  • 净传输电流至下部电池
  • 可配置范围：0.5A 至 2A
• 升压均衡模式：
  • 净传输电流至上部电池
  • 可配置范围： 0.5A 至 2A
• 保护功能：
  • 过温关断
  • 内部 CL 端口电池反向漏电流阻断
  • 升压均衡模式下集成 CU 低压保护
• 直接由电池电芯供电
• 能量可在多个电芯间交错传输
• 采用 QFN-26 (4mmx4mm) 封装

2A，双向主动平衡器，用于5个锂离子电池单元的评估板

原理图，BOM，PCB设计资料：
*附件：2A，双向主动平衡器，用于5个锂离子电池单元的评估板 设计资料.pdf

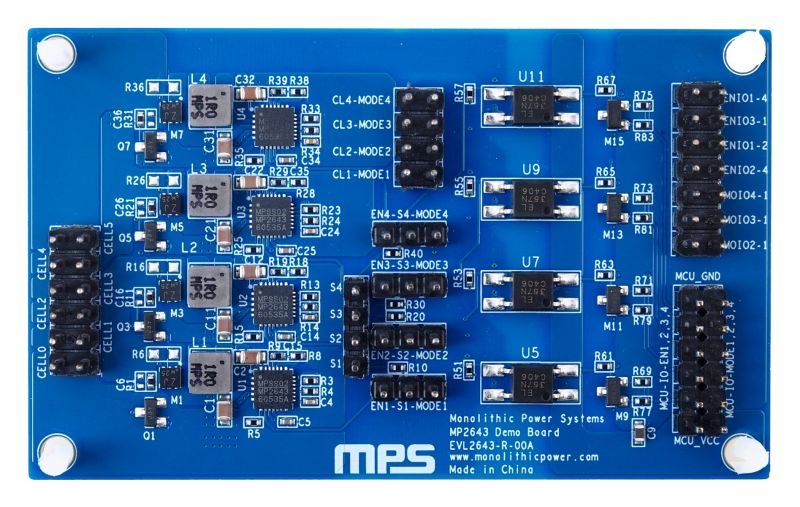

EVL2643-R-00A是一款专为使用4个MP2643器件主动平衡5个锂离子电池单元的应用而设计的评估板。MP2643是一款高度集成的双向有源平衡器，可在电池组内的两个串联电池之间重新分配大电流电荷，同时最大限度地减少能量损失和热量。对于大型电池系统，主动平衡器可以极大地加快平衡过程，效率高，并允许在不匹配的电池堆中恢复容量。
每个单独的MP2643可以控制在两个电池单元之间移动电荷。在buck-balancing模式下，MP2643将电荷从上层电池转移到下层电池；在升压平衡模式下，MP2643将电荷从下层电池转移到上层电池。每个MP2643可以支持高达2A的净平衡电流。通过在电池组中交叉放置多个MP2643设备并控制每个MP2643的模式，可以将电荷从目标电池转移到其他四个电池单元。
为了保证安全运行，EVL2643-R-00A具有电池过压保护（OVP）、欠压保护（UVP）和热停机保护。MP2643采用QFN-26 （4mmx4mm）封装。
