TPS54620 4.5V至17V、6A同步SWIFT™降压转换器数据手册

TPS54620 采用热增强型 3.50mm × 3.50mm QFN 封装，是一款功能齐全的 17V 6A
同步降压转换器；该器件具有高效率且集成了高侧和低侧MOSFET，经过优化实现小型设计。通过电流模式控制减少组件数量，同时通过选择高开关频率缩小电感封装尺寸，从而进一步节省空间。

输出电压启动斜坡由 SS/TR 引脚控制，可实现独立电源运行，或者跟踪状态下的运行。此外，正确配置使能与开漏电源良好引脚也可实现电源时序。

高侧 FET 的逐周期电流限制可在过载情况下保护器件，并通过低侧拉电流限制防止电流失控，增强限制效果。此外，还提供可关闭低侧 MOSFET的低侧灌电流限制，防止反向电流过大。裸片温度超过热关断温度时，热关断会禁用此部件。

数据表：*附件：TPS54620 4.5V 至 17V 输入、6A 同步降压 SWIFT™ 转换器.pdf

特性

• 集成了 26mΩ 和 19mΩ MOSFET
• 分离电源轨：PVIN 上的电压范围为 1.6V 至 17V
• 200kHz 至 1.6MHz 开关频率
• 与外部时钟同步
• 温度范围内实现0.8V±1% 电压基准
• 低至 2µA 的关断静态电流
• 单调启动至预偏置输出
• -40°C 至 150°C 工作结温范围
• 可调慢启动和电源排序
• 针对欠压及过压的电源良好输出监控
• 可调节输入欠压锁定

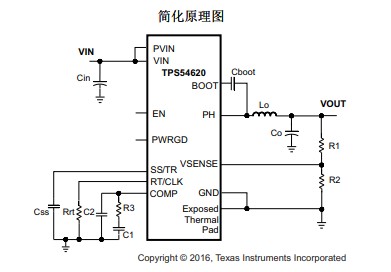

  原理图

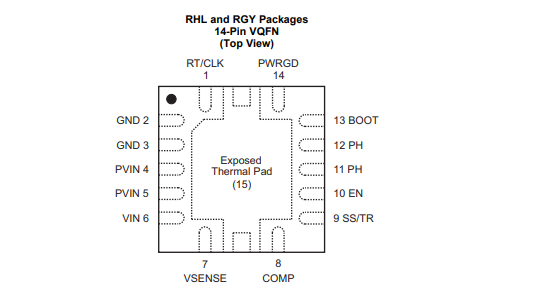

引脚图

功能框图

应用与实现

TPS54620适用于多种应用场景，如高密度分布式电源系统、高性能点的负载调整、宽带网络互联及光纤通信基础设施等。在实现时，需要注意以下几点：

1. 输入电容 ：选择合适的输入电容器以提供稳定的输入电压。
2. 输出电容 ：选择合适的输出电容器以维持稳定的输出电压。
3. 电感器 ：选择合适的电感器以匹配所需的开关频率和输出电流。
4. 散热设计 ：确保转换器在工作时具有良好的散热条件，以防止过热损坏。
