核芯互联推出CLA8138全差分运算放大器

时间:2025-03-05 14:43

人气:

作者:admin

标签: 运算  adc  核芯互联  信号链

导读:在高速数据采集与精密仪器应用领域,差分驱动器的线性度与动态响应直接影响系统测量精度。...

在高速数据采集与精密仪器应用领域,差分驱动器的线性度与动态响应直接影响系统测量精度。核芯互联今日正式推出CLA8138全差分运算放大器,凭借-83dBc@20MHz超低谐波失真、400MHz-3dB带宽及4.5ns建立时间、65mw典型功耗、0.1 dB增益平坦度42MHz等关键性能指标,为高速信号采集、红外通信、医学影像设备、工业自动化高精度场景提供革新级解决方案。CLA8138提供SOIC8和MSOP8两种封装形式。

CAL8138可以完美配合核芯互联高性能SAR ADC CL1625/CL1626(16bit,6MSPS/16bit,10MSPS),和pipeline ADC CL3653/CL3668(16bit,125MSPS,4通道/16bit,125MSPS,2通道)以达到最优系统性能。

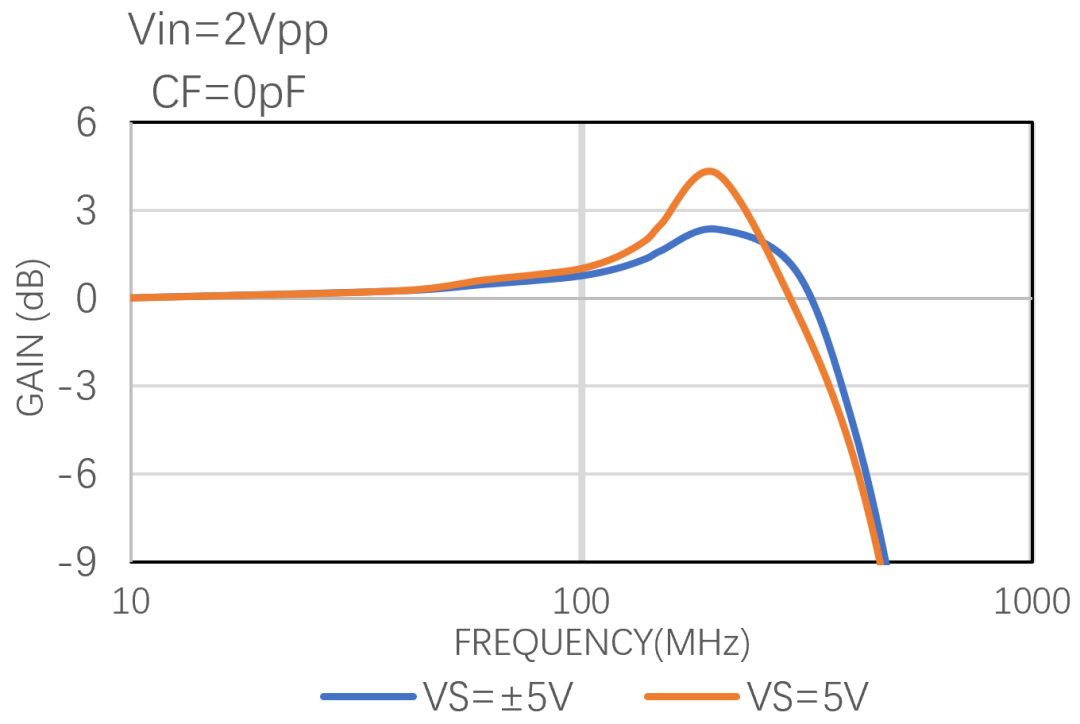

大信号响应

一、核心特性解析

CLA8138基于全国产化双极性工艺平台,实现多项技术突破:

超宽频带精密驱动

全功率带宽扩展至380MHz(G=+1,VOUT=2Vpp)

20MHz频点THD达-83dBc(RL=800 Ω,VDD=±5V)

瞬态响应优化架构

1000V/μs高压摆率(Slew Rate

4.5ns建立时间(0.01%精度阶跃响应)

自适应电平配置

集成VOCM共模控制端口(±1mV调节精度)

支持单电源供电模式(3V至12V宽压兼容)

工业级可靠性设计

扩展工作温度范围:-55℃至+125℃(TJ)

ESD防护等级:HBM 2kV

低功耗设计

65mW典型功耗(5V),优于国外竞品的90mW。

二、典型应用场景

1. 多通道数据采集系统

驱动16位/2MSPS ADC时INL<0.5LSB

通道间串扰抑制比<-110dB(100MHz)

2. 超声成像前端电路

输入电压噪声密度:5nV/√Hz(10kHz)

0.1%过载恢复时间:5ns

3. 基站射频信号调理

支持70MHz中频信号无失真放大

2.4GHz频段IMD3<-78dBc(Pout=10dBm)

三、技术创新点

1. 双环反馈控制技术

通过独立差分环(Differential Loop)与共模环(Common-Mode Loop)的协同控制,实现:

增益误差<±0.05%(G=+1至+10)

共模抑制比(CMRR)>84dB(DC至10MHz)

2. 动态误差补偿机制

内置温度补偿网络,最高等级失调电压漂移<±1μV/℃

电源抑制比(PSRR)达100dB(典型值)

3. 封装优化设计

SOIC-8/MSOP-8封装兼容标准PCB布局
