MP27942 具有 4 个正向通道和 2 个反向通道的 150M

MP27942 是一款 6 通道数字隔离器，它支持150Mbps 高速数据信号隔离，可替代传统光耦隔离器。

该器件采用容性隔离技术，可提供高达 5kVRMS 的隔离电压。与传统光耦隔离器相比，它能够提供具有低功耗和更高可靠性的紧凑型解决方案。

MP27942采用的施密特触发器输入和隔离式编/解码能够在嘈杂的环境中实现高抗扰能力。即使输入信号电源故障，也可选用高/低故障安全输出提供固定输出。

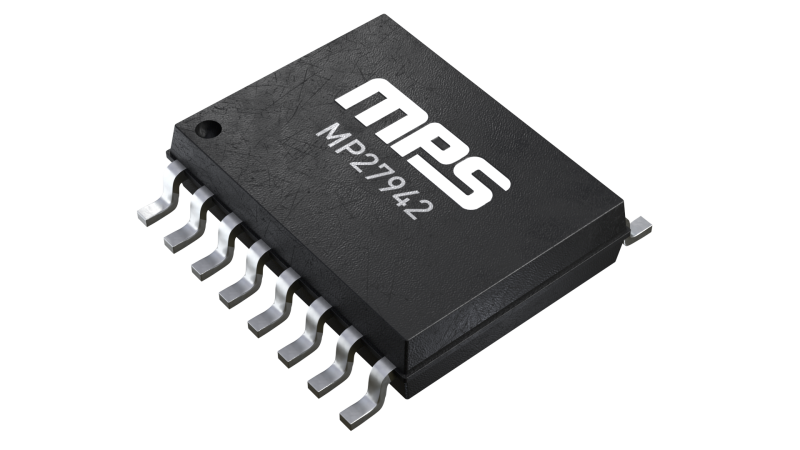

MP27942 采用 SOIC-16 宽体 (WB) 封装。
*附件：MP27942 具有 4 个正向通道和 2 个反向通道的 150Mbps、6 通道数字隔离器.pdf

产品特性和优势

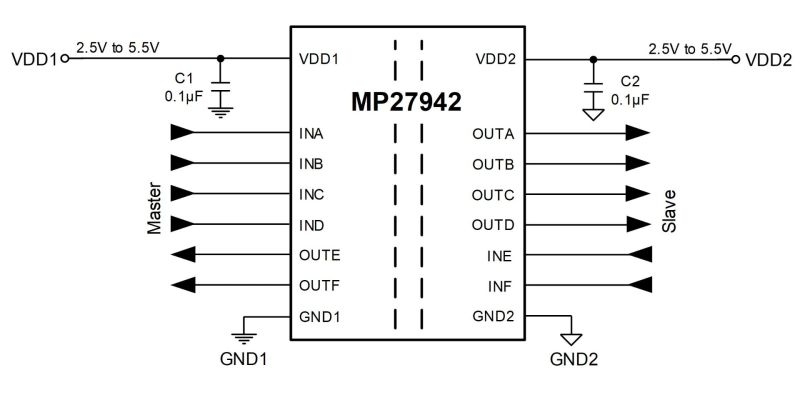

• 通道方向：4 个正向、2 个反向
• 5kVRMS 隔离电压
• 支持 0Mbps (DC) 至 150Mbps 数据速率
• 2.5V 至 5.5V 工作范围

• ±100kV/μs 共模瞬态抗扰度 (CMTI)

• 高系统级 ESD、EFT 和浪涌电流抗扰度
• 5V 工作条件下具有 13ns 传播延迟
• 超低电源电流
• 默认输出逻辑高 (MP27942) 和逻辑低 (MP27942-L) 选项
• 1.2kV 最大工作隔离电压 (V IORM )
• -40°C 至 +125°C 宽温度范围
• 采用 SOIC-16 宽体 (WB) 封装
• UL 1577 第五版认证：
  • SOIC-16 WB：1 分钟 5000VRMS 隔离
• CSA 组件接受通知 5A：
  • SOIC-16 WB：1 分钟 5000VRMS 隔离
• DIN EN IEC 60747-17 (VDE 0884-17) 2021-10 认证：
  • SOIC-16 WB：7071VPK 隔离
• 符合 GB 4943.1-2022 CQC 认证
• 符合 IEC 62368-1 第三版 CB 认证
