Analog Devices Inc. MAX17616/A 评估套件

Analog Devices Inc. MAX17616/A 评估套件采用 MAX17616 或 MAX17616A 电子保险丝设置，工作电压为 5V 至 28V。MAX17616AEVKIT# 具有 2A 自动重试电流限制，而 MAX17616EVKIT# 具有 7A 自动重试电流限制。一个 3.3V 降压稳压器为上拉和逻辑提供电压，以运行电路板上的 LED 指示灯。这些板提供了一个接头，用于将 DC1613A USB 连接到 I^2^C/SMBus/PMBus 控制器（用于轻松评估 PMBus）通过 USB 连接到计算机并访问 LTPowerPlay。LTPowerPlay 提供了一个方便的 GUI 来评估 PMBus 功能。该板还包括一个额外的外部 N 沟道 FET，用于反向导通保护。

特征

• 3V 至 80V 输入范围，如果使用反向保护 FET，则为 3V 至 75V
• 3% 精度电流监控
• 可编程限流响应
• 反向电压/电流保护
• GND 保护丢失
• PMBus 功能配置
• -40°C 至 +125°C 工作温度范围
• PMBus 遥测报告
  • 输入电压
  • 输出电压
  • 当前
  • 温度
• 23 引脚、4.5mm x 5.75mm FC2QFN 封装MAX17616或 MAX17616A 电子保险丝

应用

• 输入电压和输出过流保护
• 失去接地保护
• 浪涌保护器

所需设备

• 30V 直流电源，最小容量为 2A （MAX17616AEVKIT#） 或 7A （MAX17616EVKIT#）
• 数字万用表 （DMM）
• 可调负载，MAX17616AEVKIT# 为 0A 至 3A，MAX17616EVKIT为 0A 至 8A#
• [DC1613A]和一台电脑

数据表

• MAX17616AEVKIT# 3V 至 80V、7A、带浪涌、UV、反极性、接地丢失保护和 PMBus 接口的限流器
• MAX17616EVKIT# 3V 至 80V、7A、带 OV、UV、反极性、接地丢失保护和 PMBus 接口的限流器

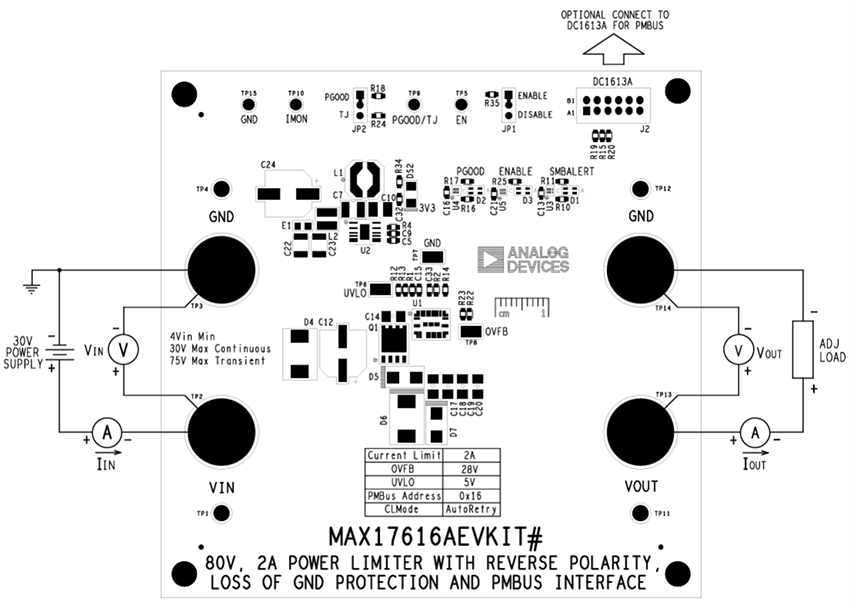

MAX17616AEVKIT# 配置图

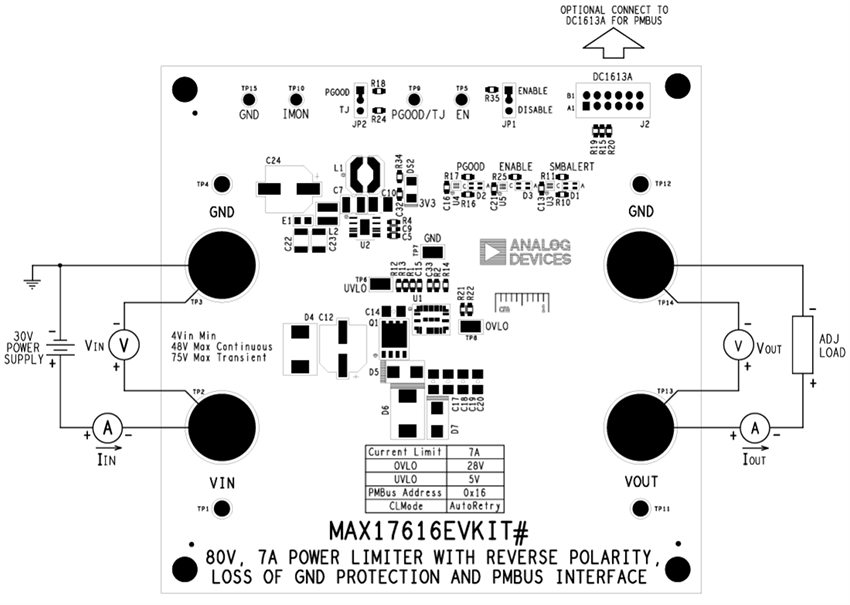

MAX17616EVKIT# 配置图
