Analog Devices Inc. ADGM1121 0Hz/直流至18GHz DPDT MEMS开关IC

*附件：ADGM1121 0Hz 直流至18GHz DPDT MEMS开关IC是宽带、双刀双掷 (DPDT) 开关.pdf

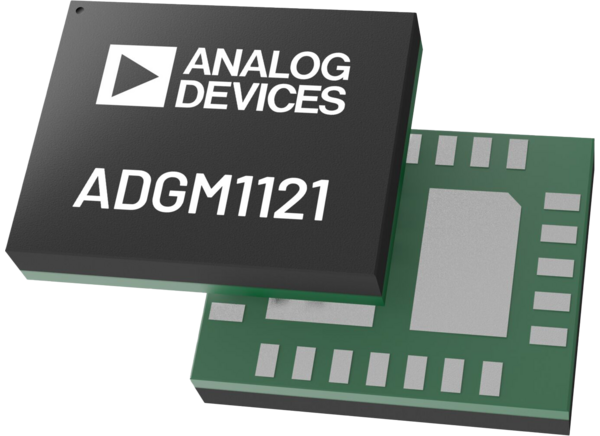

Analog Devices ADGM1121 0Hz/直流至18GHz DPDT MEMS开关IC是宽带、双刀双掷 (DPDT) 开关，采用Analog Devices的微机电系统 (MEMS) 开关技术制造而成。该技术可实现小尺寸、宽射频带宽、高线性度和低插入损耗开关，工作频率低至0Hz/直流。Analog Devices ADGM1121 MEMS开关IC采用24引脚、5mm x 4mm x 1mm焊盘栅格阵列 (LGA) 封装。得益于以上特性，ADGM1121非常适合用于各种射频和精密设备开关需求。集成驱动器芯片产生高电压以静电驱动开关，然后可通过并行接口和串行外设接口 (SPI) 进行控制。所有开关均可独立控制。

特性

• 频率范围：直流至18GHz
• 高比特率能力：高达64Gbps
• 插入损耗低
  • 0.5 dB（8 GHz时典型值）
  • 1.0 dB（16 GHz时典型值）
• 73dBm（典型值）的高三阶互调截点 (IIP3) 输入
• 较高的射频功率处理能力：33dBm（最大值）
• 导通电阻：1.9Ω（典型值）
• 高直流电流处理能力：200mA
• 高开关周期数：10000万次（最小值）
• 快速开关时间：200μs（典型值）
• 集成3.3V驱动器，可通过并行接口和SPI进行简单控制
• 节省空间的集成无源器件，包括去耦和分流电阻器
• 小型5mm × 4mm × 1mm、24引脚塑料封装
• 温度范围：-40 °C至+85 °C

应用

• ATE负载和探针板
• 带高速环回测试的直流
• 高速SerDes、PICe Gen4/5、USB4和PAM4
• 继电器替代方案
• 可重新配置滤波器/衰减器
• 军用和微波无线电
• 5G毫米波蜂窝基础设施

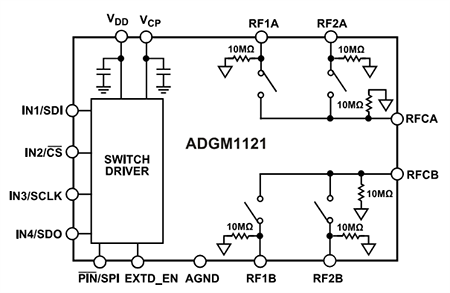

功能框图

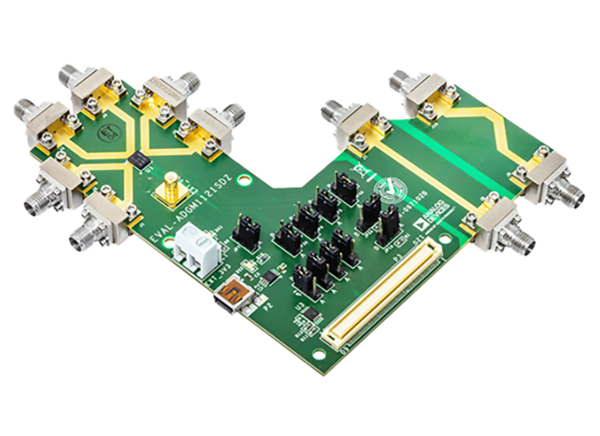

EVAL-ADGM1121SDZ评估板

*附件：Evaluating the ADGM1121 0 Hz DC to 16 GHz, 2 x DPDT, MEMS Switch.pdf

Analog Devices Inc. EVAL-ADGM1121SDZ评估板设计用于评估ADGM1121。ADGM1121是一套双芯片射频开关解决方案，包含双刀双掷（DPDT）、微机电系统（MEMS）开关和控制芯片，采用紧凑型5.00mm × 4.00mm × 1.00mm LGA封装。Analog Devices Inc. EVAL-ADGM1121SDZ配有用于射频和控制信号及链路的连接器，用于控制开关的运行并评估其性能。

特性

• 单电源电压：3.3V
• 宽频率范围：直流至16GHz
• 用于射频信号的2.92mm连接器
• 并行接口和SPI
• 用于分析仪校准的板载校准传输线路

套件内容

• EVAL-ADGM1121SDZ评估板
• 2m USB 2.0（公头）转USB Mini（公头）电缆

必要设备

• 3.3V直流电源或USB端口
• 矢量网络分析仪 (VNA)
• [EVAL-SDP-CB1Z] (SDP-B) 控制器板
• [分析|控制|评估 (ACE) 软件] ，带EVAL-ADGM1121SDZ插件
